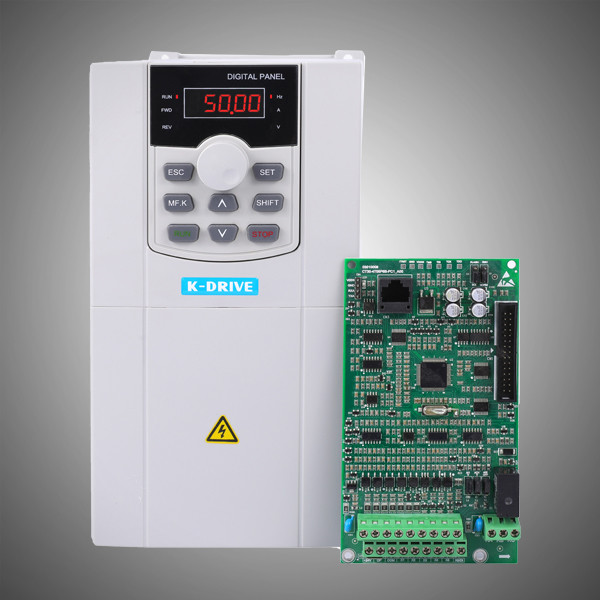

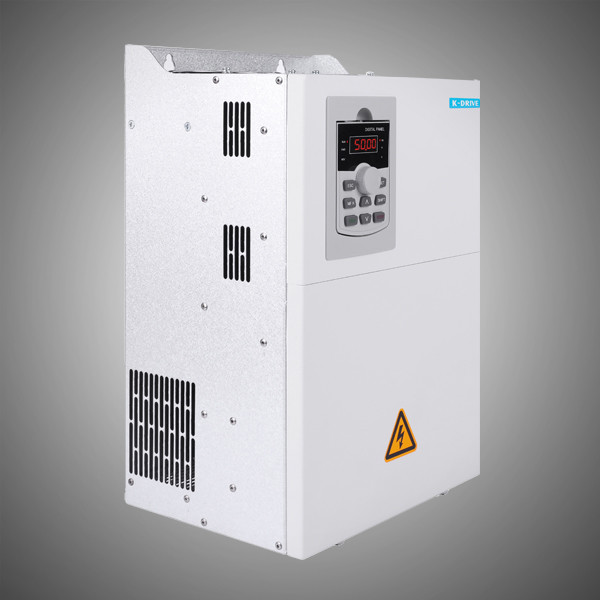

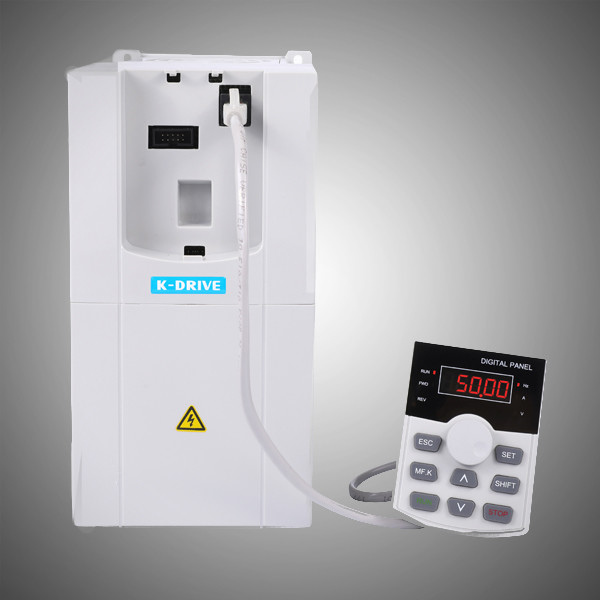

220v / 380v 0.75kw-710kw vfd ac drive-omvormer met LCD-toetsenbord
Sterke R&D-macht
Bordontwerp: ECAD-ontwerpplatform-mentor, netwerkontwerpbeperking Netclass (netwerkbreedte en afstand instellen)
Schematisch diagram interdesign met PCB in perfecte mate met volledige serieuze controlefunctie
Vermogensmodule ontwerp platform-heat modelontwerp
Vermogenselektronica ontwerp-IGBT-pulstest
Softwareontwerp: krachtige functie: Simulink-MotorConrol simulatieplatform
| Model | Vermogensclassificatie | Ingangsspanning | Uitvoer FREQ | Type |
|---|---|---|---|---|
| KD600S-serie | 0,4kW-400kW | 208-240V / 380-480V ±10% | 0.00-3200.00Hz | DC/AC naar AC omvormers |
Dankzij geavanceerde ingenieurs, wetenschappelijk producerend vakmanschap, strenge kwaliteitscontrolesystemen en managementteam, zijn K-Drive frequentieomvormers uitgerust met geavanceerde functies, waarvan sommige hieronder worden vermeld:
01.Startkoppel: 180% bij 0,5 Hz (V/f-patroon, SVC-patroon);
02.Instelbaar snelheidsbereik: 1: 100 (V/f-patroon, SVC-patroon);
03.Snelheidsnauwkeurigheid: +/-0,5% (V/f-patroon), +/-0,2% (SVC-patroon);
04.Overbelastingscapaciteit: 150% 1 minuut, 180% 10 seconden;
05.Overvloedige frequentiecommandobronnen;
06.Diverse in- en uitgangsklemmen;
07.Omgevingstemperatuur: -10°C~50°C;
08.Hoge nauwkeurige koppelbeperking, proces-PID-regeling, regeling met meerdere snelheden, samentrekkende remregeling, veldverzwakkingsregeling, bescherming aan alle kanten, enz .;
09.Online en offline auto-tuning van motorparameters kan beide worden uitgevoerd;
10.Extreem korte acceleratie kan worden uitgevoerd zonder enige trip, zoals 0,1 s of 0 s van 0 Hz tot 50 Hz;
| Netvoeding (L1/L,L2,L3/N) | |
|---|---|
| Voedingsspanning | 208-240V ±10% 380-480V 690V ±10% |
| Frequentie stroombron | 50/60Hz ± 5% |
| Verschuivingsfactor (cos φ) | (>0,98) |
| Uitvoergegevens (U, V, W) | |
|---|---|
| Uitgangsspanning / frequentie | 0-100% van voedingsspanning / 0.00-600.00Hz of aangepast |
| Ramp tijd | 0,01-60000s |
Opmerking:150% stroom kan gedurende 1 minuut worden geleverd, 180% gedurende 10 seconden.Hogere overbelastingsclassificatie wordt bereikt door de aandrijving te overdimensioneren.
| Digitale invoer | |
|---|---|
| Programmeerbare digitale ingangen | 5 |
| Logica | NPN of PNP |
| Spanningsniveau | 22 - 26V |
| Analoge invoer | |
| Analoge ingangen | 2 |
| modi | Spanning of stroom |
| Niveau | 0 tot +10V, 0/4 tot 20 mA (schaalbaar) |
| Automatische correctie | JA |
| Relaisuitgang | |
| Programmeerbare relaisuitgangen | 1 |
| RA - RB / TA - TB | Normaal dichtbij |
| RA - RC / TA - TC | Normaal geopend |
| Contact capaciteit | 250 V AC / 3A, 30 V DC / 3 A |
| Terminal 485-interface | |
| 485+ / 485- | Snelheid: 4800/9600/19200/38400/57600/115200 bps Max.afstand: 500 meter |
| GND | Geïsoleerd van COM |
| Omgeving | |
| Trillingen | Minder dan 5,9 m/s² (0,6 g) |
| Vochtigheid | Relatieve vochtigheid 5% - 95 %.Geen condensatie |
| Corrosieve omgeving | 3C3 |
| Omgevingstemperatuur | -10 ºC - 50 ºC |
| Hoogte | 0 - 2.000 meter |
| Nominale uitgangsstroom verlaagd met 1% elke 100 m boven 1.000 m | |
| Bewaar temperatuur | -40 - +70ºC |
| Efficiëntie | Efficiëntie bij nominale ampère: ≥93% |
| IP-klasse | IP20 |
| Koelmethode | Geforceerde luchtkoeling |
| Veldbus communicatie | |
| Modbus RTU, Modbus ASCII | Ingebouwd |
KD600S-schijven zijn zuinige series bij K-Drive.Ze bieden V/f-regeling, inclusief spannings- en frequentiegescheiden regeling, aanpasbaar aan verschillende industriële toepassingen als sensorloze vectorregeling niet vereist is, inclusief drukmachines, verpakkingsmachines, pompen, ventilatoren en blazers, enz.
|
|
|
| Transportbanden | Centrifuge | Machines voor voedselverwerking |
|
|
|
| Pompen | Fans | Meer … |
In de trend van het bepleiten van slimme en eenvoudige industriële automatisering, milieuvriendelijke producten, oplossingen met toegevoegde waarde, is K-Drive, als een van 's werelds toonaangevende fabrikanten van aandrijvingen die agressief investeert in R&D, productie en continue kwaliteitsverbetering, goed gepositioneerd om zijn klanten met technologiegedreven, prestatie-uitstekende producten zoals VFD's, windenergie-omzetters, servoaandrijvingen, HEV/EV-aandrijvingen, die haar klanten helpen energie te besparen en de industriële productiviteit te verhogen met enerzijds duurzaamheid en de kwaliteit van hun gehele waardeketen te verbeteren , bezorging en diensten aan de andere kant.
Tijdens de productie wordt een strenge kwaliteitscontrole toegepast op componenten, printplaten en de afgewerkte goederen, waardoor producten zonder defecten worden gegarandeerd.
| Prestatie | Gangbare merken | K-schijf |
|---|---|---|
| Toepasselijke motoren | Asynchrone motoren | Asynchrone/synchrone motoren |
| Startkoppel | 2,0 Hz, 150% (sensorloze vectorregeling) 0 Hz, 180% (vectorregeling met gesloten lus) | 0,5 Hz, 180% (vectorbesturing zonder sensor) 0 Hz, 200% (vectorbesturing met gesloten lus) |
| Snelheid instelbaar bereik | 1:100 (SVC), 1:1000 (VC) | 1:200 (SVC), 1:1000 (VC) |
| Omgevingstemperatuur (geen reductie vereist) | -10-40ºC | -10-50ºC (voor de meeste modellen) |
| Nominale ingangsspanning | 208VAC-400VAC | 208VAC-480VAC |
| Communicatie | Modbus RTU//ASCII | Modbus RTU//ASCII Profibus-DP, CANopen, enz. |
| Positieregeling (vaste lengte of hoekpositionering) | × | √ |
| Veldverzwakking controle | × | √ |
| Autotune online | Online | Online offline |
| Opstarten van korte duur | Reis | Geen reis |
| Aangepaste functies (software en/of hardware) | Onbereikbaar of geen ervaring | Verkrijgbaar met rijke ervaring |
Alle schijven zijn goed verpakt voor verzending, geschikt voor luchtvervoer, zeevervoer en koeriersdiensten.Klanten kunnen hun eigen aangewezen expediteur bellen of de logistieke afdeling van K-Drive raadplegen voor wereldwijde verzendingsdiensten.
* Omvormers met een laag vermogen zijn verpakt in een kartonnen doos en andere in multiplex kisten.
* Wereldwijd voldoende transport beschikbaar in overeenstemming met de vraag van de klant of K-Drive-expertise.
Laat ons een aanvraag achter voor meer informatie over onze frequentieomvormers, zoals informatie over de modelnummers, technische gegevens, toepasselijke toepassing, prijzen, distributeursbeleid, doorlooptijd en/of aangepaste functionaliteit.
VVVF-aandrijvingen (Variable Voltage Variable Frequency) worden vaak gebruikt om de snelheid van elektromotoren te regelen.Om de storing van een VVVF-schijf te bepalen, kunt u deze stappen volgen:
Controleer op foutcodes: VVVF-schijven hebben ingebouwde diagnosetools die foutcodes genereren als er iets misgaat.Raadpleeg de handleiding van uw specifieke VVVF-schijf om te zien hoe u deze foutcodes kunt openen en interpreteren.De foutcodes helpen u bij het identificeren van het specifieke onderdeel of circuit dat het probleem veroorzaakt.
Controleer de voeding: Als de VVVF-aandrijving niet de juiste spanning of frequentie van de voeding ontvangt, werkt deze mogelijk niet correct.Controleer de voeding om er zeker van te zijn dat deze de juiste spanning en frequentie levert.
Controleer de bedrading: losse of beschadigde bedrading kan ertoe leiden dat VVVF-aandrijvingen defect raken.Controleer alle bedradingsverbindingen om er zeker van te zijn dat ze veilig en onbeschadigd zijn.
Controleer de motor: Als de motor die de VVVF-aandrijving bestuurt defect is, kan de aandrijving defect raken.Controleer de motor op tekenen van schade of slijtage.
Controleer de VVVF-schijf zelf: Als al het bovenstaande klopt, kan het zijn dat de VVVF-schijf zelf defect is.Raadpleeg de handleiding van uw specifieke VVVF-schijf om te bepalen hoe u interne fouten kunt diagnosticeren en repareren.
Het is belangrijk op te merken dat VVVF-aandrijvingen complexe en potentieel gevaarlijke elektrische apparaten kunnen zijn en alleen mogen worden geïnspecteerd en gerepareerd door gekwalificeerde professionals.
