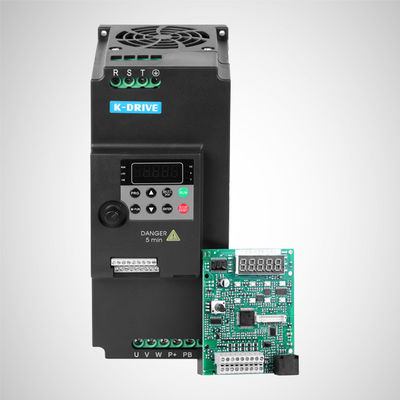

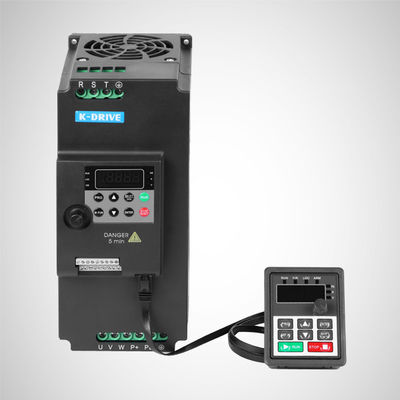

18,5 kW 25pk aandrijving met variabele snelheid vsd voor troque control zware belasting
Dankzij geavanceerde ingenieurs, wetenschappelijk producerend vakmanschap, strenge kwaliteitscontrolesystemen en managementteam, zijn K-Drive frequentieomvormers uitgerust met geavanceerde functies, waarvan sommige hieronder worden vermeld:
01.Startkoppel: 180% bij 0,5 Hz (V/f-patroon, SVC-patroon);
02.Instelbaar snelheidsbereik: 1: 100 (V/f-patroon, SVC-patroon);
03.Snelheidsnauwkeurigheid: +/-0,5% (V/f-patroon), +/-0,2% (SVC-patroon);
04.Overbelastingscapaciteit: 150% 1 minuut, 180% 10 seconden;
05.Overvloedige frequentiecommandobronnen;
06.Diverse in- en uitgangsklemmen;
07.Omgevingstemperatuur: -10°C~50°C;
08.Hoge nauwkeurige koppelbeperking, proces-PID-regeling, regeling met meerdere snelheden, samentrekkende remregeling, veldverzwakkingsregeling, bescherming aan alle kanten, enz .;
09.Online en offline auto-tuning van motorparameters kan beide worden uitgevoerd;
10.Extreem korte acceleratie kan worden uitgevoerd zonder enige trip, zoals 0,1 s of 0 s van 0 Hz tot 50 Hz;
| Netvoeding (L1/L,L2,L3/N) | |
|---|---|
| Voedingsspanning | 208-240V ± 10% 380-480V ± 10% |
| Frequentie stroombron | 50/60 Hz ± 5% |
| Verschuivingsfactor (cos φ) | (> 0,98) |
| Uitvoergegevens (U, V, W) | |
|---|---|
| Uitgangsspanning / frequentie | 0-100% van voedingsspanning / 0.00-600.00 Hz of aangepast |
| Ramp tijd | 0,01-60000 S |
Opmerking:150% stroom kan gedurende 1 minuut worden geleverd, 180% gedurende 10 seconden.Hogere overbelastingsclassificatie wordt bereikt door de aandrijving te overdimensioneren.
| Digitale invoer | |
|---|---|
| Programmeerbare digitale ingangen | 5 |
| Logica | NPN of PNP |
| Spanningsniveau | 22 - 26V |
| Analoge invoer | |
| Analoge ingangen | 2 |
| modi | Spanning of stroom |
| Niveau | 0 tot +10V, 0/4 tot 20 mA (schaalbaar) |
| Automatische correctie | JA |
| Relaisuitgang | |
| Programmeerbare relaisuitgangen | 1 |
| RA - RB / TA - TB | Normaal dichtbij |
| RA - RC / TA - TC | Normaal geopend |
| Contact capaciteit | 250VAC/3A, 30VDC/3A |
| Terminal 485-interface | |
| 485+ / 485- | Snelheid: 4800/9600/19200/38400/57600/115200 bps Max.afstand: 500m |
| GND | Geïsoleerd van COM |
| Omgeving | |
| Trillingen | Minder dan 5,9 m/s² (0,6 g) |
| Vochtigheid | Relatieve vochtigheid 5% - 95 %.Geen condensatie |
| Corrosieve omgeving | 3C3 |
| Omgevingstemperatuur | -10 ºC - 50 ºC |
| Hoogte | 0 - 2.000 meter |
| Nominale uitgangsstroom verlaagd met 1% elke 100 m boven 1.000 m | |
| Bewaar temperatuur | -40 - +70ºC |
| Efficiëntie | Efficiëntie bij nominale ampère: ≥93% |
| IP-klasse | IP20 |
| Koelmethode | Geforceerde luchtkoeling |
| Veldbus communicatie | |
| Modbus RTU, Modbus ASCII | Ingebouwd |
KD100-drives zijn zuinige series bij K-Drive.Ze bieden V/f-regeling, inclusief spannings- en frequentiegescheiden regeling, aanpasbaar aan verschillende industriële toepassingen als sensorloze vectorregeling niet vereist is, inclusief drukmachines, verpakkingsmachines, pompen, ventilatoren en blazers, enz.
|
|
|
| Transportbanden | Centrifuge | Machines voor voedselverwerking |
|
|
|
| Pompen | Fans | Meer … |
In de trend van het bepleiten van slimme en eenvoudige industriële automatisering, milieuvriendelijke producten, oplossingen met toegevoegde waarde, is K-Drive, als een van 's werelds toonaangevende fabrikanten van aandrijvingen die agressief investeert in R&D, productie en continue kwaliteitsverbetering, goed gepositioneerd om zijn klanten met technologiegedreven, prestatie-uitstekende producten zoals VFD's, windenergie-omzetters, servoaandrijvingen, HEV/EV-aandrijvingen, die haar klanten helpen energie te besparen en de industriële productiviteit te verhogen met enerzijds duurzaamheid en de kwaliteit van hun gehele waardeketen te verbeteren , bezorging en diensten aan de andere kant.

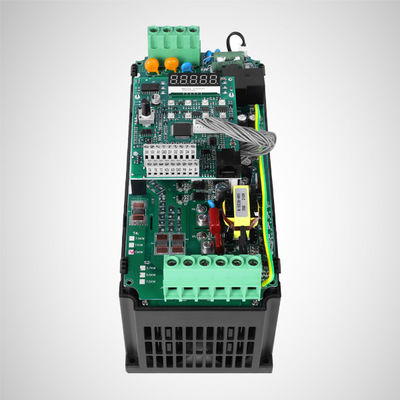

Tijdens de productie wordt een strenge kwaliteitscontrole toegepast op componenten, printplaten en de afgewerkte goederen, waardoor producten zonder defecten worden gegarandeerd.
| Prestatie | Gangbare merken | K-schijf |
|---|---|---|
| Toepasselijke motoren | Asynchrone motoren | Asynchrone/synchrone motoren |
| Startkoppel | 2,0 Hz, 150% (sensorloze vectorregeling) 0 Hz, 180% (vectorregeling met gesloten lus) | 0,5 Hz, 180% (vectorbesturing zonder sensor) 0 Hz, 200% (vectorbesturing met gesloten lus) |
| Snelheid instelbaar bereik | 1:100 (SVC), 1:1000 (VC) | 1:200 (SVC), 1:1000 (VC) |
| Omgevingstemperatuur (geen reductie vereist) | -10-40ºC | -10-50ºC (voor de meeste modellen) |
| Nominale ingangsspanning | 208VAC-400VAC | 208VAC-480VAC |
| Communicatie | Modbus RTU//ASCII | Modbus RTU//ASCII Profibus-DP, CANopen, enz. |
| Positieregeling (vaste lengte of hoekpositionering) | × | √ |
| Veldverzwakking controle | × | √ |
| Autotune online | Online | Online offline |
| Opstarten van korte duur | Reis | Geen reis |
| Aangepaste functies (software en/of hardware) | Onbereikbaar of geen ervaring | Verkrijgbaar met rijke ervaring |
Laat ons een aanvraag achter voor meer informatie over onze frequentieomvormers, zoals informatie over de modelnummers, technische gegevens, toepasselijke toepassing, prijzen, distributeursbeleid, doorlooptijd en/of aangepaste functionaliteit.
