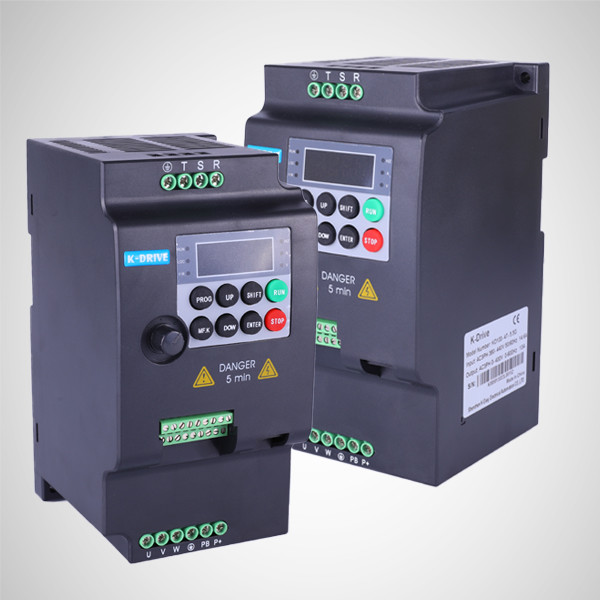

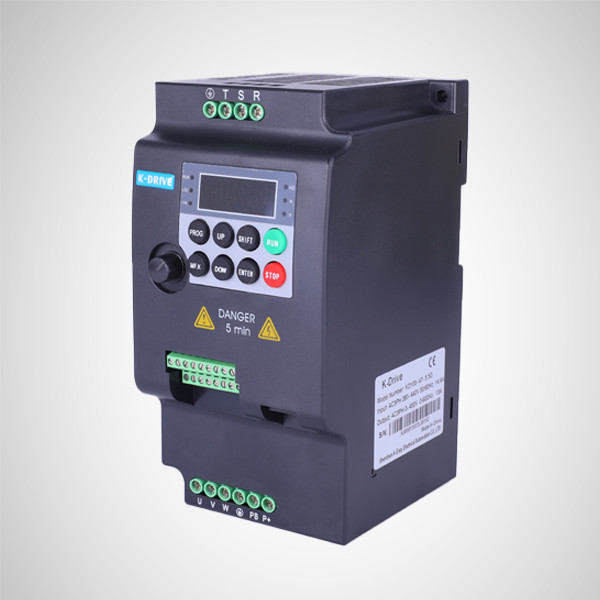

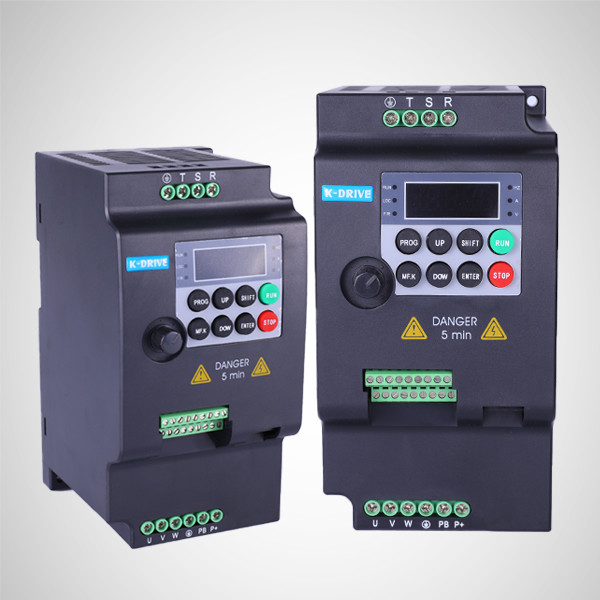

220V 4KW/5.5HP hoogwaardige vectorbesturing VFD (KD100-serie)
Prestatievoordeel
1. Onafhankelijk luchtkanaalontwerp 2. Energiebesparende werking van de nieuwe generatie
3. Constante snelheidsprecisie, breed snelheidsbereik 4. Lage snelheid met hoog koppel, kleine koppelrimpel
5. Voldoen aan de internationale standaard van een breed ingangsspanningsbereik 6. Ontwerp met lange levensuur, stabiele prestaties
7. Gebruiksvriendelijke pc-software 8. Ingebouwde zelfinstellende PID-functiemodule
Dankzij geavanceerde ingenieurs, wetenschappelijk producerend vakmanschap, strenge kwaliteitscontrolesystemen en managementteam, zijn K-Drive frequentieomvormers uitgerust met geavanceerde functies, waarvan sommige hieronder worden vermeld:
01.Startkoppel: 180% bij 0,5 Hz (V/f-patroon, SVC-patroon);
02.Instelbaar snelheidsbereik: 1: 100 (V/f-patroon, SVC-patroon);
03.Snelheidsnauwkeurigheid: +/-0,5% (V/f-patroon), +/-0,2% (SVC-patroon);
04.Overbelastingscapaciteit: 150% 1 minuut, 180% 10 seconden;
05.Overvloedige frequentiecommandobronnen;
06.Diverse in- en uitgangsklemmen;
07.Omgevingstemperatuur: -10°C~50°C;
08.Hoge nauwkeurige koppelbeperking, proces-PID-regeling, regeling met meerdere snelheden, samentrekkende remregeling, veldverzwakkingsregeling, bescherming aan alle kanten, enz .;
09.Online en offline auto-tuning van motorparameters kan beide worden uitgevoerd;
10.Extreem korte acceleratie kan worden uitgevoerd zonder enige trip, zoals 0,1 s of 0 s van 0 Hz tot 50 Hz;
| Netvoeding (L1/L,L2,L3/N) | |
|---|---|
| Voedingsspanning | 208-240V ± 10% 380-480V ± 10% |
| Frequentie stroombron | 50/60 Hz ± 5% |
| Verschuivingsfactor (cos φ) | (> 0,98) |
| Uitvoergegevens (U, V, W) | |
|---|---|
| Uitgangsspanning / frequentie | 0-100% van voedingsspanning / 0.00-600.00 Hz of aangepast |
| Ramp tijd | 0,01-60000 S |
Opmerking:150% stroom kan gedurende 1 minuut worden geleverd, 180% gedurende 10 seconden.Hogere overbelastingsclassificatie wordt bereikt door de aandrijving te overdimensioneren.
| Digitale invoer | |
|---|---|
| Programmeerbare digitale ingangen | 5 |
| Logica | NPN of PNP |
| Spanningsniveau | 22 - 26V |
| Analoge invoer | |
| Analoge ingangen | 2 |
| modi | Spanning of stroom |
| Niveau | 0 tot +10V, 0/4 tot 20 mA (schaalbaar) |
| Automatische correctie | JA |
| Relaisuitgang | |
| Programmeerbare relaisuitgangen | 1 |
| RA - RB / TA - TB | Normaal dichtbij |
| RA - RC / TA - TC | Normaal geopend |
| Contact capaciteit | 250VAC/3A, 30VDC/3A |
| Terminal 485-interface | |
| 485+ / 485- | Snelheid: 4800/9600/19200/38400/57600/115200 bps Max.afstand: 500m |
| GND | Geïsoleerd van COM |
| Omgeving | |
| Trillingen | Minder dan 5,9 m/s² (0,6 g) |
| Vochtigheid | Relatieve vochtigheid 5% - 95 %.Geen condensatie |
| Corrosieve omgeving | 3C3 |
| Omgevingstemperatuur | -10 ºC - 50 ºC |
| Hoogte | 0 - 2.000 meter |
| Nominale uitgangsstroom verlaagd met 1% elke 100 m boven 1.000 m | |
| Bewaar temperatuur | -40 - +70ºC |
| Efficiëntie | Efficiëntie bij nominale ampère: ≥93% |
| IP-klasse | IP20 |
| Koelmethode | Geforceerde luchtkoeling |
| Veldbus communicatie | |
| Modbus RTU, Modbus ASCII | Ingebouwd |
KD100-drives zijn zuinige series bij K-Drive.Ze bieden V/f-regeling, inclusief spannings- en frequentiegescheiden regeling, aanpasbaar aan verschillende industriële toepassingen als sensorloze vectorregeling niet vereist is, inclusief drukmachines, verpakkingsmachines, pompen, ventilatoren en blazers, enz.
|
|
|
| Transportbanden | Centrifuge | Machines voor voedselverwerking |
|
|
|
| Pompen | Fans | Meer … |
In de trend van het bepleiten van slimme en eenvoudige industriële automatisering, milieuvriendelijke producten, oplossingen met toegevoegde waarde, is K-Drive, als een van 's werelds toonaangevende fabrikanten van aandrijvingen die agressief investeert in R&D, productie en continue kwaliteitsverbetering, goed gepositioneerd om zijn klanten met technologiegedreven, prestatie-uitstekende producten zoals VFD's, windenergie-omzetters, servoaandrijvingen, HEV/EV-aandrijvingen, die haar klanten helpen energie te besparen en de industriële productiviteit te verhogen met enerzijds duurzaamheid en de kwaliteit van hun gehele waardeketen te verbeteren , bezorging en diensten aan de andere kant.
Tijdens de productie wordt een strenge kwaliteitscontrole toegepast op componenten, printplaten en de afgewerkte goederen, waardoor producten zonder defecten worden gegarandeerd.
| Prestatie | Gangbare merken | K-schijf |
|---|---|---|
| Toepasselijke motoren | Asynchrone motoren | Asynchrone/synchrone motoren |
| Startkoppel | 2,0 Hz, 150% (sensorloze vectorregeling) 0 Hz, 180% (vectorregeling met gesloten lus) | 0,5 Hz, 180% (vectorbesturing zonder sensor) 0 Hz, 200% (vectorbesturing met gesloten lus) |
| Snelheid instelbaar bereik | 1:100 (SVC), 1:1000 (VC) | 1:200 (SVC), 1:1000 (VC) |
| Omgevingstemperatuur (geen reductie vereist) | -10-40ºC | -10-50ºC (voor de meeste modellen) |
| Nominale ingangsspanning | 208VAC-400VAC | 208VAC-480VAC |
| Communicatie | Modbus RTU//ASCII | Modbus RTU//ASCII Profibus-DP, CANopen, enz. |
| Positieregeling (vaste lengte of hoekpositionering) | × | √ |
| Veldverzwakking controle | × | √ |
| Autotune online | Online | Online offline |
| Opstarten van korte duur | Reis | Geen reis |
| Aangepaste functies (software en/of hardware) | Onbereikbaar of geen ervaring | Verkrijgbaar met rijke ervaring |
Alle schijven zijn goed verpakt voor verzending, geschikt voor luchtvervoer, zeevervoer en koeriersdiensten.Klanten kunnen hun eigen aangewezen expediteur bellen of de logistieke afdeling van K-Drive raadplegen voor wereldwijde verzendingsdiensten.
* Omvormers met een laag vermogen zijn verpakt in een kartonnen doos en andere in multiplex kisten.
* Wereldwijd voldoende transport beschikbaar in overeenstemming met de vraag van de klant of K-Drive-expertise.
Laat ons een aanvraag achter voor meer informatie over onze frequentieomvormers, zoals informatie over de modelnummers, technische gegevens, toepasselijke toepassing, prijzen, distributeursbeleid, doorlooptijd en/of aangepaste functionaliteit.
Bij het kiezen van een AC-motordriver zijn hier enkele belangrijke factoren waarmee u rekening moet houden:
Motortype en specificaties: De eerste stap is het bepalen van het type en de specificaties van de AC-motor die u met de driver gaat gebruiken.Dit omvat parameters zoals nominaal vermogen, spanning, stroom en snelheidsbereik.
Besturingsmethode: De besturingsmethode verwijst naar hoe de AC-motordriver wordt bestuurd, of dit nu via analoge spanning, digitale signalen of veldbuscommunicatie is.Zorg ervoor dat de regelmethode overeenkomt met uw eisen en de mogelijkheden van uw regelsysteem.
Operationele omgeving: Houd rekening met de werkomgeving van de motordriver, inclusief factoren zoals temperatuurbereik, vochtigheid, trillingen en andere omgevingsomstandigheden.Kies een driver die is ontworpen om onder deze omstandigheden te werken.
Prestatie-eisen: Afhankelijk van de toepassing moet u mogelijk rekening houden met prestatiefactoren zoals nauwkeurigheid, responstijd en koppelregeling.Zorg ervoor dat de motordriver aan uw prestatie-eisen kan voldoen.
Beschermings- en veiligheidsvoorzieningen: zoek naar motorstuurprogramma's met beveiligingsfuncties zoals overstroom-, overspannings- en oververhittingsbeveiliging.Ook veiligheidsvoorzieningen zoals noodstop en kortsluitbeveiliging zijn belangrijk.
Kosten en beschikbaarheid: Houd ten slotte rekening met de kosten en beschikbaarheid van de AC-motordriver.Zoek naar een driver die binnen uw budget past en direct verkrijgbaar is bij gerenommeerde leveranciers.
Door rekening te houden met deze factoren, kunt u een AC-motordriver kiezen die voldoet aan uw specifieke toepassingsvereisten en betrouwbare en efficiënte motorbesturing biedt.
