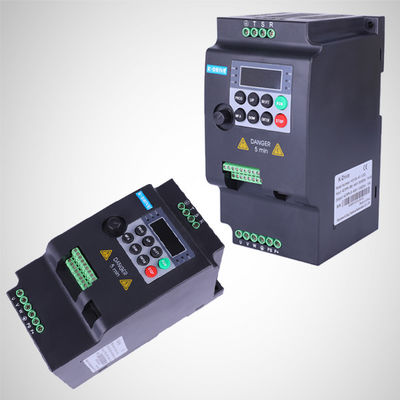

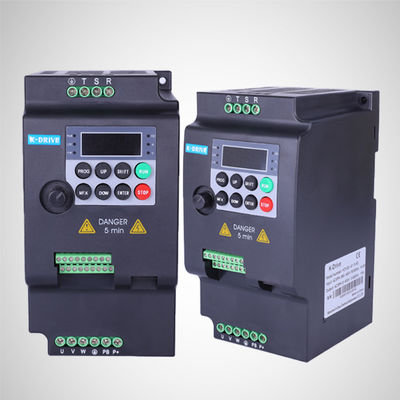

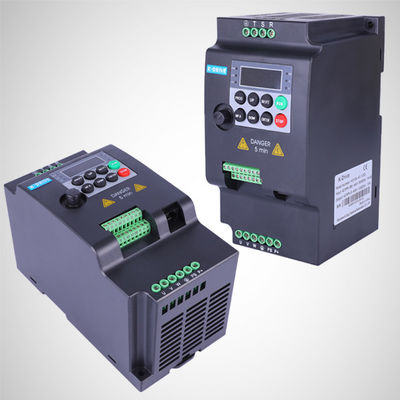

VFD ac drive frequentie omvormer voor zware belasting 220V 5.5KW 7.5HP
Functies
Dankzij geavanceerde ingenieurs, wetenschappelijk producerend vakmanschap, strenge kwaliteitscontrolesystemen en managementteam, zijn K-Drive frequentieomvormers uitgerust met geavanceerde functies, waarvan sommige hieronder worden vermeld:
01.Startkoppel: 180% bij 0,5 Hz (V/f-patroon, SVC-patroon);
02.Instelbaar snelheidsbereik: 1: 100 (V/f-patroon, SVC-patroon);
03.Snelheidsnauwkeurigheid: +/-0,5% (V/f-patroon), +/-0,2% (SVC-patroon);
04.Overbelastingscapaciteit: 150% 1 minuut, 180% 10 seconden;
05.Overvloedige frequentiecommandobronnen;
06.Diverse in- en uitgangsklemmen;
07.Omgevingstemperatuur: -10°C~50°C;
08.Hoge nauwkeurige koppelbeperking, proces-PID-regeling, regeling met meerdere snelheden, samentrekkende remregeling, veldverzwakkingsregeling, bescherming aan alle kanten, enz .;
09.Online en offline auto-tuning van motorparameters kan beide worden uitgevoerd;
10.Extreem korte acceleratie kan worden uitgevoerd zonder enige trip, zoals 0,1 s of 0 s van 0 Hz tot 50 Hz;
| Netvoeding (L1/L,L2,L3/N) | |
|---|---|
| Voedingsspanning | 208-240V ± 10% 380-480V ± 10% |
| Frequentie stroombron | 50/60 Hz ± 5% |
| Verschuivingsfactor (cos φ) | (> 0,98) |
| Uitvoergegevens (U, V, W) | |
|---|---|
| Uitgangsspanning / frequentie | 0-100% van voedingsspanning / 0.00-600.00 Hz of aangepast |
| Ramp tijd | 0,01-60000 S |
Opmerking:150% stroom kan gedurende 1 minuut worden geleverd, 180% gedurende 10 seconden.Hogere overbelastingsclassificatie wordt bereikt door de aandrijving te overdimensioneren.
| Digitale invoer | |
|---|---|
| Programmeerbare digitale ingangen | 5 |
| Logica | NPN of PNP |
| Spanningsniveau | 22 - 26V |
| Analoge invoer | |
| Analoge ingangen | 2 |
| modi | Spanning of stroom |
| Niveau | 0 tot +10V, 0/4 tot 20 mA (schaalbaar) |
| Automatische correctie | JA |
| Relaisuitgang | |
| Programmeerbare relaisuitgangen | 1 |
| RA - RB / TA - TB | Normaal dichtbij |
| RA - RC / TA - TC | Normaal geopend |
| Contact capaciteit | 250VAC/3A, 30VDC/3A |
| Terminal 485-interface | |
| 485+ / 485- | Snelheid: 4800/9600/19200/38400/57600/115200 bps Max.afstand: 500m |
| GND | Geïsoleerd van COM |
| Omgeving | |
| Trillingen | Minder dan 5,9 m/s² (0,6 g) |
| Vochtigheid | Relatieve vochtigheid 5% - 95 %.Geen condensatie |
| Corrosieve omgeving | 3C3 |
| Omgevingstemperatuur | -10 ºC - 50 ºC |
| Hoogte | 0 - 2.000 meter |
| Nominale uitgangsstroom verlaagd met 1% elke 100 m boven 1.000 m | |
| Bewaar temperatuur | -40 - +70ºC |
| Efficiëntie | Efficiëntie bij nominale ampère: ≥93% |
| IP-klasse | IP20 |
| Koelmethode | Geforceerde luchtkoeling |
| Veldbus communicatie | |
| Modbus RTU, Modbus ASCII | Ingebouwd |
KD100-drives zijn zuinige series bij K-Drive.Ze bieden V/f-regeling, inclusief spannings- en frequentiegescheiden regeling, aanpasbaar aan verschillende industriële toepassingen als sensorloze vectorregeling niet vereist is, inclusief drukmachines, verpakkingsmachines, pompen, ventilatoren en blazers, enz.
|
|
|
| Transportbanden | Centrifuge | Machines voor voedselverwerking |
|
|
|
| Pompen | Fans | Meer … |
In de trend van het bepleiten van slimme en eenvoudige industriële automatisering, milieuvriendelijke producten, oplossingen met toegevoegde waarde, is K-Drive, als een van 's werelds toonaangevende fabrikanten van aandrijvingen die agressief investeert in R&D, productie en continue kwaliteitsverbetering, goed gepositioneerd om zijn klanten met technologiegedreven, prestatie-uitstekende producten zoals VFD's, windenergie-omzetters, servoaandrijvingen, HEV/EV-aandrijvingen, die haar klanten helpen energie te besparen en de industriële productiviteit te verhogen met enerzijds duurzaamheid en de kwaliteit van hun gehele waardeketen te verbeteren , bezorging en diensten aan de andere kant.
Tijdens de productie wordt een strenge kwaliteitscontrole toegepast op componenten, printplaten en de afgewerkte goederen, waardoor producten zonder defecten worden gegarandeerd.
| Prestatie | Gangbare merken | K-schijf |
|---|---|---|
| Toepasselijke motoren | Asynchrone motoren | Asynchrone/synchrone motoren |
| Startkoppel | 2,0 Hz, 150% (sensorloze vectorregeling) 0 Hz, 180% (vectorregeling met gesloten lus) | 0,5 Hz, 180% (vectorbesturing zonder sensor) 0 Hz, 200% (vectorbesturing met gesloten lus) |
| Snelheid instelbaar bereik | 1:100 (SVC), 1:1000 (VC) | 1:200 (SVC), 1:1000 (VC) |
| Omgevingstemperatuur (geen reductie vereist) | -10-40ºC | -10-50ºC (voor de meeste modellen) |
| Nominale ingangsspanning | 208VAC-400VAC | 208VAC-480VAC |
| Communicatie | Modbus RTU//ASCII | Modbus RTU//ASCII Profibus-DP, CANopen, enz. |
| Positieregeling (vaste lengte of hoekpositionering) | × | √ |
| Veldverzwakking controle | × | √ |
| Autotune online | Online | Online offline |
| Opstarten van korte duur | Reis | Geen reis |
| Aangepaste functies (software en/of hardware) | Onbereikbaar of geen ervaring | Verkrijgbaar met rijke ervaring |
Alle schijven zijn goed verpakt voor verzending, geschikt voor luchtvervoer, zeevervoer en koeriersdiensten.Klanten kunnen hun eigen aangewezen expediteur bellen of de logistieke afdeling van K-Drive raadplegen voor wereldwijde verzendingsdiensten.
* Omvormers met een laag vermogen zijn verpakt in een kartonnen doos en andere in multiplex kisten.
* Wereldwijd voldoende transport beschikbaar in overeenstemming met de vraag van de klant of K-Drive-expertise.
Laat ons een aanvraag achter voor meer informatie over onze frequentieomvormers, zoals informatie over de modelnummers, technische gegevens, toepasselijke toepassing, prijzen, distributeursbeleid, doorlooptijd en/of aangepaste functionaliteit.
Motortype: Identificeer het type wisselstroommotor dat u gebruikt, of het nu een synchrone motor, asynchrone motor (inductiemotor) of een borstelloze gelijkstroommotor is.Elk motortype stelt andere eisen aan de motordriver en u moet ervoor zorgen dat de driver die u kiest compatibel is met uw motor.
Vermogens- en spanningsvereisten: Bepaal het vermogen en de spanningsvereisten van uw motor.AC-motordrivers zijn verkrijgbaar in verschillende vermogens- en spanningsniveaus, en u moet de driver kiezen die het vermogen en de spanningsvereisten van uw motor aankan.
Besturingsfuncties: Overweeg de besturingsfuncties die u nodig heeft voor uw toepassing.AC-motordrivers kunnen een reeks besturingsopties bieden, waaronder snelheidsregeling, koppelregeling en positieregeling.U moet de driver kiezen die de besturingsfuncties biedt die het belangrijkst zijn voor uw toepassing.
Beveiligingsfuncties: zoek naar beveiligingsfuncties zoals overspanningsbeveiliging, overstroombeveiliging en oververhittingsbeveiliging.Deze functies helpen uw motor en driver te beschermen tegen schade als gevolg van spanningspieken, overmatige stroom of oververhitting.
Kwaliteit en betrouwbaarheid: Kies een motordriver van een gerenommeerde fabrikant die betrouwbare producten van goede kwaliteit levert.Zoek naar beoordelingen en beoordelingen van andere gebruikers om een idee te krijgen van de prestaties en betrouwbaarheid van het product.
Budget: Overweeg de kosten van de AC-motordriver en zorg ervoor dat deze binnen uw budget past.Houd er echter rekening mee dat de goedkoopste optie niet altijd de beste keuze is, omdat deze mogelijk belangrijke functies mist of componenten van mindere kwaliteit bevat.
Door rekening te houden met deze factoren, kunt u de meest geschikte AC-motordriver voor uw toepassing selecteren.
