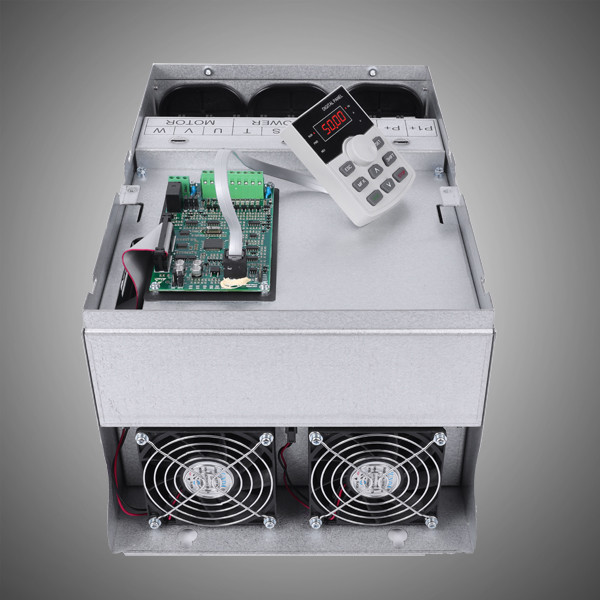

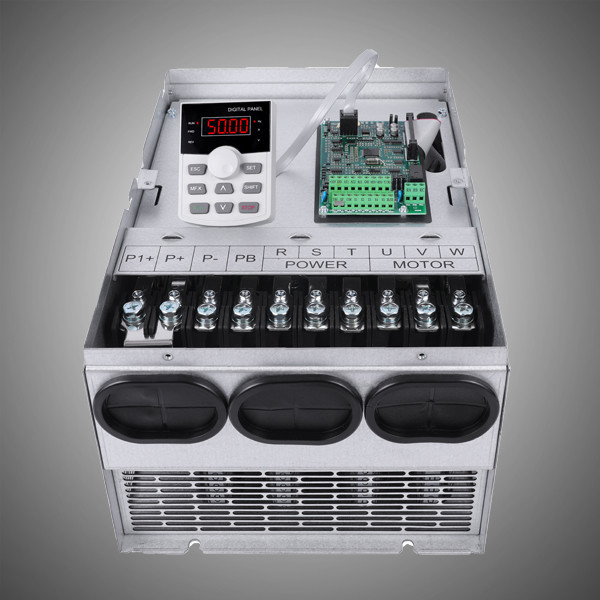

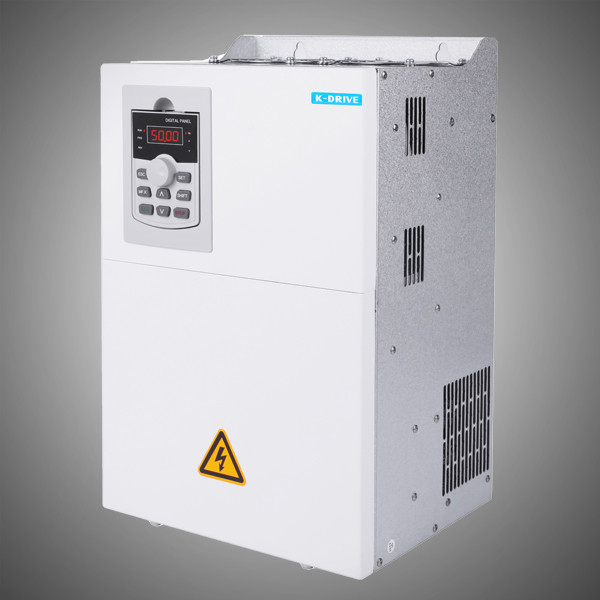

VFD132kw 180pk frequentieomvormers met variabele frequentie voor breker
Voordelen van VFD variabele frequentieaandrijving
1. Compacte structuurfunctie Beknopt
2. Uitstekende prestaties Stabiele kwaliteit
3. AVR-functie voor stabilisatie van de uitgangsspanning
4. Brede spanningsingang
5. Ondersteuning van toetsenbordexport
6. Dubbele analoge ingang
7. Ingebouwd filter
8. Ingebouwde PID-controller
| Model | Vermogensclassificatie | Ingangsspanning | Uitvoer FREQ | Type |
|---|---|---|---|---|
| KD600S-serie | 0,4kW-400kW | 208-240V / 380-480V ±10% | 0.00-3200.00Hz | DC/AC naar AC omvormers |
Dankzij geavanceerde ingenieurs, wetenschappelijk producerend vakmanschap, strenge kwaliteitscontrolesystemen en managementteam, zijn K-Drive frequentieomvormers uitgerust met geavanceerde functies, waarvan sommige hieronder worden vermeld:
01.Startkoppel: 180% bij 0,5 Hz (V/f-patroon, SVC-patroon);
02.Instelbaar snelheidsbereik: 1: 100 (V/f-patroon, SVC-patroon);
03.Snelheidsnauwkeurigheid: +/-0,5% (V/f-patroon), +/-0,2% (SVC-patroon);
04.Overbelastingscapaciteit: 150% 1 minuut, 180% 10 seconden;
05.Overvloedige frequentiecommandobronnen;
06.Diverse in- en uitgangsklemmen;
07.Omgevingstemperatuur: -10°C~50°C;
08.Hoge nauwkeurige koppelbeperking, proces-PID-regeling, regeling met meerdere snelheden, samentrekkende remregeling, veldverzwakkingsregeling, bescherming aan alle kanten, enz .;
09.Online en offline auto-tuning van motorparameters kan beide worden uitgevoerd;
10.Extreem korte acceleratie kan worden uitgevoerd zonder enige trip, zoals 0,1 s of 0 s van 0 Hz tot 50 Hz;
| Netvoeding (L1/L,L2,L3/N) | |
|---|---|
| Voedingsspanning | 208-240V ±10% 380-480V 690V ±10% |
| Frequentie stroombron | 50/60Hz ± 5% |
| Verschuivingsfactor (cos φ) | (>0,98) |
| Uitvoergegevens (U, V, W) | |
|---|---|
| Uitgangsspanning / frequentie | 0-100% van voedingsspanning / 0.00-600.00Hz of aangepast |
| Ramp tijd | 0,01-60000s |
Opmerking:150% stroom kan gedurende 1 minuut worden geleverd, 180% gedurende 10 seconden.Hogere overbelastingsclassificatie wordt bereikt door de aandrijving te overdimensioneren.
| Digitale invoer | |
|---|---|
| Programmeerbare digitale ingangen | 5 |
| Logica | NPN of PNP |
| Spanningsniveau | 22 - 26V |
| Analoge invoer | |
| Analoge ingangen | 2 |
| modi | Spanning of stroom |
| Niveau | 0 tot +10V, 0/4 tot 20 mA (schaalbaar) |
| Automatische correctie | JA |
| Relaisuitgang | |
| Programmeerbare relaisuitgangen | 1 |
| RA - RB / TA - TB | Normaal dichtbij |
| RA - RC / TA - TC | Normaal geopend |
| Contact capaciteit | 250 V AC / 3A, 30 V DC / 3 A |
| Terminal 485-interface | |
| 485+ / 485- | Snelheid: 4800/9600/19200/38400/57600/115200 bps Max.afstand: 500 meter |
| GND | Geïsoleerd van COM |
| Omgeving | |
| Trillingen | Minder dan 5,9 m/s² (0,6 g) |
| Vochtigheid | Relatieve vochtigheid 5% - 95 %.Geen condensatie |
| Corrosieve omgeving | 3C3 |
| Omgevingstemperatuur | -10 ºC - 50 ºC |
| Hoogte | 0 - 2.000 meter |
| Nominale uitgangsstroom verlaagd met 1% elke 100 m boven 1.000 m | |
| Bewaar temperatuur | -40 - +70ºC |
| Efficiëntie | Efficiëntie bij nominale ampère: ≥93% |
| IP-klasse | IP20 |
| Koelmethode | Geforceerde luchtkoeling |
| Veldbus communicatie | |
| Modbus RTU, Modbus ASCII | Ingebouwd |
KD600S-schijven zijn zuinige series bij K-Drive.Ze bieden V/f-regeling, inclusief spannings- en frequentiegescheiden regeling, aanpasbaar aan verschillende industriële toepassingen als sensorloze vectorregeling niet vereist is, inclusief drukmachines, verpakkingsmachines, pompen, ventilatoren en blazers, enz.
|
|
|
| Transportbanden | Centrifuge | Machines voor voedselverwerking |
|
|
|
| Pompen | Fans | Meer … |
In de trend van het bepleiten van slimme en eenvoudige industriële automatisering, milieuvriendelijke producten, oplossingen met toegevoegde waarde, is K-Drive, als een van 's werelds toonaangevende fabrikanten van aandrijvingen die agressief investeert in R&D, productie en continue kwaliteitsverbetering, goed gepositioneerd om zijn klanten met technologiegedreven, prestatie-uitstekende producten zoals VFD's, windenergie-omzetters, servoaandrijvingen, HEV/EV-aandrijvingen, die haar klanten helpen energie te besparen en de industriële productiviteit te verhogen met enerzijds duurzaamheid en de kwaliteit van hun gehele waardeketen te verbeteren , bezorging en diensten aan de andere kant.
Tijdens de productie wordt een strenge kwaliteitscontrole toegepast op componenten, printplaten en de afgewerkte goederen, waardoor producten zonder defecten worden gegarandeerd.
| Prestatie | Gangbare merken | K-schijf |
|---|---|---|
| Toepasselijke motoren | Asynchrone motoren | Asynchrone/synchrone motoren |
| Startkoppel | 2,0 Hz, 150% (sensorloze vectorregeling) 0 Hz, 180% (vectorregeling met gesloten lus) | 0,5 Hz, 180% (vectorbesturing zonder sensor) 0 Hz, 200% (vectorbesturing met gesloten lus) |
| Snelheid instelbaar bereik | 1:100 (SVC), 1:1000 (VC) | 1:200 (SVC), 1:1000 (VC) |
| Omgevingstemperatuur (geen reductie vereist) | -10-40ºC | -10-50ºC (voor de meeste modellen) |
| Nominale ingangsspanning | 208VAC-400VAC | 208VAC-480VAC |
| Communicatie | Modbus RTU//ASCII | Modbus RTU//ASCII Profibus-DP, CANopen, enz. |
| Positieregeling (vaste lengte of hoekpositionering) | × | √ |
| Veldverzwakking controle | × | √ |
| Autotune online | Online | Online offline |
| Opstarten van korte duur | Reis | Geen reis |
| Aangepaste functies (software en/of hardware) | Onbereikbaar of geen ervaring | Verkrijgbaar met rijke ervaring |
Laat ons een aanvraag achter voor meer informatie over onze frequentieomvormers, zoals informatie over de modelnummers, technische gegevens, toepasselijke toepassing, prijzen, distributeursbeleid, doorlooptijd en/of aangepaste functionaliteit.
VSD staat voor Variable Speed Drive, een type motorcontroller waarmee de snelheid van een elektromotor kan worden gevarieerd op basis van de belastingsvereisten.
Om de storing van een FO vast te stellen, kunt u de volgende stappen uitvoeren:
Controleer op zichtbare schade: Onderzoek de FO op fysieke schade, zoals barsten, brandplekken of losse verbindingen.
Controleer de voeding: zorg ervoor dat de FO de juiste spanning ontvangt en dat de voeding stabiel is.
Controleer op foutcodes: de meeste FO's hebben ingebouwde foutdetectiesystemen die de aard van de storing kunnen aangeven.Zoek naar foutcodes die op de FO worden weergegeven.
Controleer de motor: Test de motor met een multimeter om er zeker van te zijn dat deze goed werkt.
Controleer de bedrading: Inspecteer de bedrading tussen de FO en de motor om er zeker van te zijn dat er geen losse of beschadigde verbindingen zijn.
Raadpleeg de handleiding van de fabrikant: de handleiding van de fabrikant voor de FO moet richtlijnen geven voor het diagnosticeren en repareren van fouten.Raadpleeg deze handleiding voor verdere stappen voor probleemoplossing.
Als u het probleem niet kunt diagnosticeren of niet vertrouwd bent met het uitvoeren van de noodzakelijke tests, kunt u het beste contact opnemen met een professionele elektricien of technicus voor hulp.
