| Model | Vermogensclassificatie | Ingangsspanning | Uitvoer FREQ | Type |
|---|---|---|---|---|

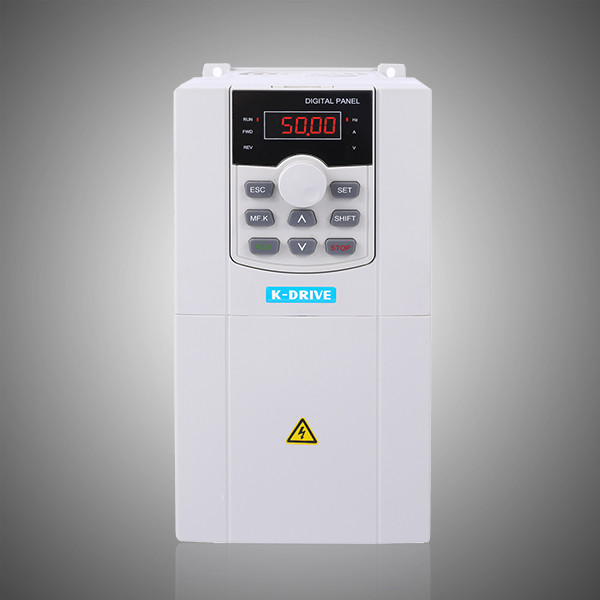

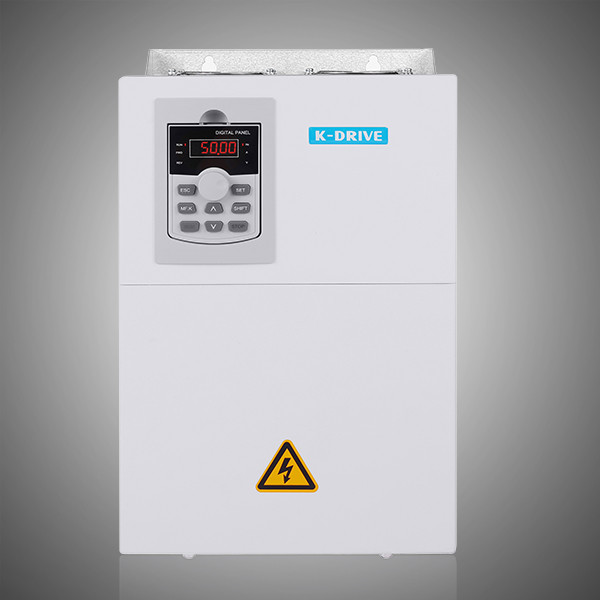

| KD600S-serie | 0,4kW-400kW | 208-240V / 380-480V ±10% | 0.00-3200.00Hz | DC/AC naar AC omvormers |
Dankzij geavanceerde ingenieurs, wetenschappelijk producerend vakmanschap, strenge kwaliteitscontrolesystemen en managementteam, zijn K-Drive frequentieomvormers uitgerust met geavanceerde functies, waarvan sommige hieronder worden vermeld:
01.Startkoppel: 180% bij 0,5 Hz (V/f-patroon, SVC-patroon);
02.Instelbaar snelheidsbereik: 1: 100 (V/f-patroon, SVC-patroon);
03.Snelheidsnauwkeurigheid: +/-0,5% (V/f-patroon), +/-0,2% (SVC-patroon);
04.Overbelastingscapaciteit: 150% 1 minuut, 180% 10 seconden;
05.Overvloedige frequentiecommandobronnen;
06.Diverse in- en uitgangsklemmen;
07.Omgevingstemperatuur: -10°C~50°C;
08.Hoge nauwkeurige koppelbeperking, proces-PID-regeling, regeling met meerdere snelheden, samentrekkende remregeling, veldverzwakkingsregeling, bescherming aan alle kanten, enz .;
09.Online en offline auto-tuning van motorparameters kan beide worden uitgevoerd;
10.Extreem korte acceleratie kan worden uitgevoerd zonder enige trip, zoals 0,1 s of 0 s van 0 Hz tot 50 Hz;
| Netvoeding (L1/L,L2,L3/N) | |
|---|---|
| Voedingsspanning | 208-240V ±10% 380-480V 690V ±10% |
| Frequentie stroombron | 50/60Hz ± 5% |
| Verschuivingsfactor (cos φ) | (>0,98) |
| Uitvoergegevens (U, V, W) | |
|---|---|
| Uitgangsspanning / frequentie | 0-100% van voedingsspanning / 0.00-600.00Hz of aangepast |
| Ramp tijd | 0,01-60000s |
Opmerking:150% stroom kan gedurende 1 minuut worden geleverd, 180% gedurende 10 seconden.Hogere overbelastingsclassificatie wordt bereikt door de aandrijving te overdimensioneren.
| Digitale invoer | |
|---|---|
| Programmeerbare digitale ingangen | 5 |
| Logica | NPN of PNP |
| Spanningsniveau | 22 - 26V |
| Analoge invoer | |
| Analoge ingangen | 2 |
| modi | Spanning of stroom |
| Niveau | 0 tot +10V, 0/4 tot 20 mA (schaalbaar) |
| Automatische correctie | JA |
| Relaisuitgang | |
| Programmeerbare relaisuitgangen | 1 |
| RA - RB / TA - TB | Normaal dichtbij |
| RA - RC / TA - TC | Normaal geopend |
| Contact capaciteit | 250 V AC / 3A, 30 V DC / 3 A |
| Terminal 485-interface | |
| 485+ / 485- | Snelheid: 4800/9600/19200/38400/57600/115200 bps Max.afstand: 500 meter |
| GND | Geïsoleerd van COM |
| Omgeving | |
| Trillingen | Minder dan 5,9 m/s² (0,6 g) |
| Vochtigheid | Relatieve vochtigheid 5% - 95 %.Geen condensatie |
| Corrosieve omgeving | 3C3 |
| Omgevingstemperatuur | -10 ºC - 50 ºC |
| Hoogte | 0 - 2.000 meter |
| Nominale uitgangsstroom verlaagd met 1% elke 100 m boven 1.000 m | |
| Bewaar temperatuur | -40 - +70ºC |
| Efficiëntie | Efficiëntie bij nominale ampère: ≥93% |
| IP-klasse | IP20 |
| Koelmethode | Geforceerde luchtkoeling |
| Veldbus communicatie | |
| Modbus RTU, Modbus ASCII | Ingebouwd |
KD600S-schijven zijn zuinige series bij K-Drive.Ze bieden V/f-regeling, inclusief spannings- en frequentiegescheiden regeling, aanpasbaar aan verschillende industriële toepassingen als sensorloze vectorregeling niet vereist is, inclusief drukmachines, verpakkingsmachines, pompen, ventilatoren en blazers, enz.
|
|
|
| Transportbanden | Centrifuge | Machines voor voedselverwerking |
|
|
|
| Pompen | Fans | Meer … |
In de trend van het bepleiten van slimme en eenvoudige industriële automatisering, milieuvriendelijke producten, oplossingen met toegevoegde waarde, is K-Drive, als een van 's werelds toonaangevende fabrikanten van aandrijvingen die agressief investeert in R&D, productie en continue kwaliteitsverbetering, goed gepositioneerd om zijn klanten met technologiegedreven, prestatie-uitstekende producten zoals VFD's, windenergie-omzetters, servoaandrijvingen, HEV/EV-aandrijvingen, die haar klanten helpen energie te besparen en de industriële productiviteit te verhogen met enerzijds duurzaamheid en de kwaliteit van hun gehele waardeketen te verbeteren , bezorging en diensten aan de andere kant.
Tijdens de productie wordt een strenge kwaliteitscontrole toegepast op componenten, printplaten en de afgewerkte goederen, waardoor producten zonder defecten worden gegarandeerd.
| Prestatie | Gangbare merken | K-schijf |
|---|---|---|
| Toepasselijke motoren | Asynchrone motoren | Asynchrone/synchrone motoren |
| Startkoppel | 2,0 Hz, 150% (sensorloze vectorregeling) 0 Hz, 180% (vectorregeling met gesloten lus) | 0,5 Hz, 180% (vectorbesturing zonder sensor) 0 Hz, 200% (vectorbesturing met gesloten lus) |
| Snelheid instelbaar bereik | 1:100 (SVC), 1:1000 (VC) | 1:200 (SVC), 1:1000 (VC) |
| Omgevingstemperatuur (geen reductie vereist) | -10-40ºC | -10-50ºC (voor de meeste modellen) |
| Nominale ingangsspanning | 208VAC-400VAC | 208VAC-480VAC |
| Communicatie | Modbus RTU//ASCII | Modbus RTU//ASCII Profibus-DP, CANopen, enz. |
| Positieregeling (vaste lengte of hoekpositionering) | × | √ |
| Veldverzwakking controle | × | √ |
| Autotune online | Online | Online offline |
| Opstarten van korte duur | Reis | Geen reis |
| Aangepaste functies (software en/of hardware) | Onbereikbaar of geen ervaring | Verkrijgbaar met rijke ervaring |
Alle schijven zijn goed verpakt voor verzending, geschikt voor luchtvervoer, zeevervoer en koeriersdiensten.Klanten kunnen hun eigen aangewezen expediteur bellen of de logistieke afdeling van K-Drive raadplegen voor wereldwijde verzendingsdiensten.
* Omvormers met een laag vermogen zijn verpakt in een kartonnen doos en andere in multiplex kisten.
* Wereldwijd voldoende transport beschikbaar in overeenstemming met de vraag van de klant of K-Drive-expertise.
Laat ons een aanvraag achter voor meer informatie over onze frequentieomvormers, zoals informatie over de modelnummers, technische gegevens, toepasselijke toepassing, prijzen, distributeursbeleid, doorlooptijd en/of aangepaste functionaliteit.
Het aansluiten van een omvormer met variabele frequentie omvat meestal de volgende stappen:
Kies de juiste omvormer voor uw toepassing op basis van het nominale vermogen, de ingangsspanning en -frequentie, de uitgangsspanning en -frequentie en andere specificaties.
Monteer de omvormer op een geschikte locatie volgens de instructies van de fabrikant.Zorg ervoor dat de omvormer goed geventileerd is en beschermd is tegen vocht, stof en andere omgevingsfactoren.
Sluit de voeding aan op de omvormer.Dit omvat meestal het aansluiten van de ingangsfasedraden (L1, L2, L3) en de aardingsdraad op de juiste klemmen op de omvormer.
Sluit de motor aan op de uitgang van de omvormer.Dit omvat meestal het aansluiten van de uitgangsfasedraden (U, V, W) en de aardedraad op de juiste klemmen op de motor.
Configureer de instellingen van de omvormer zodat deze overeenkomen met uw motor- en toepassingsvereisten.Dit kan het instellen van de ingangsspanning en -frequentie, de uitgangsspanning en -frequentie, de acceleratie- en deceleratietijden en andere parameters inhouden.
Test het systeem om er zeker van te zijn dat het goed werkt.Dit kan inhouden dat de motor met verschillende snelheden en belastingen moet draaien, moet worden gecontroleerd op abnormaal geluid of trillingen en moet worden gecontroleerd of de omvormer het gewenste vermogen levert.
Het is belangrijk om de instructies en veiligheidsrichtlijnen van de fabrikant op te volgen bij het installeren en gebruiken van een variabele frequentieomvormer.Raadpleeg een gekwalificeerde elektricien of technicus als u twijfelt over enig aspect van de installatie of bediening.
