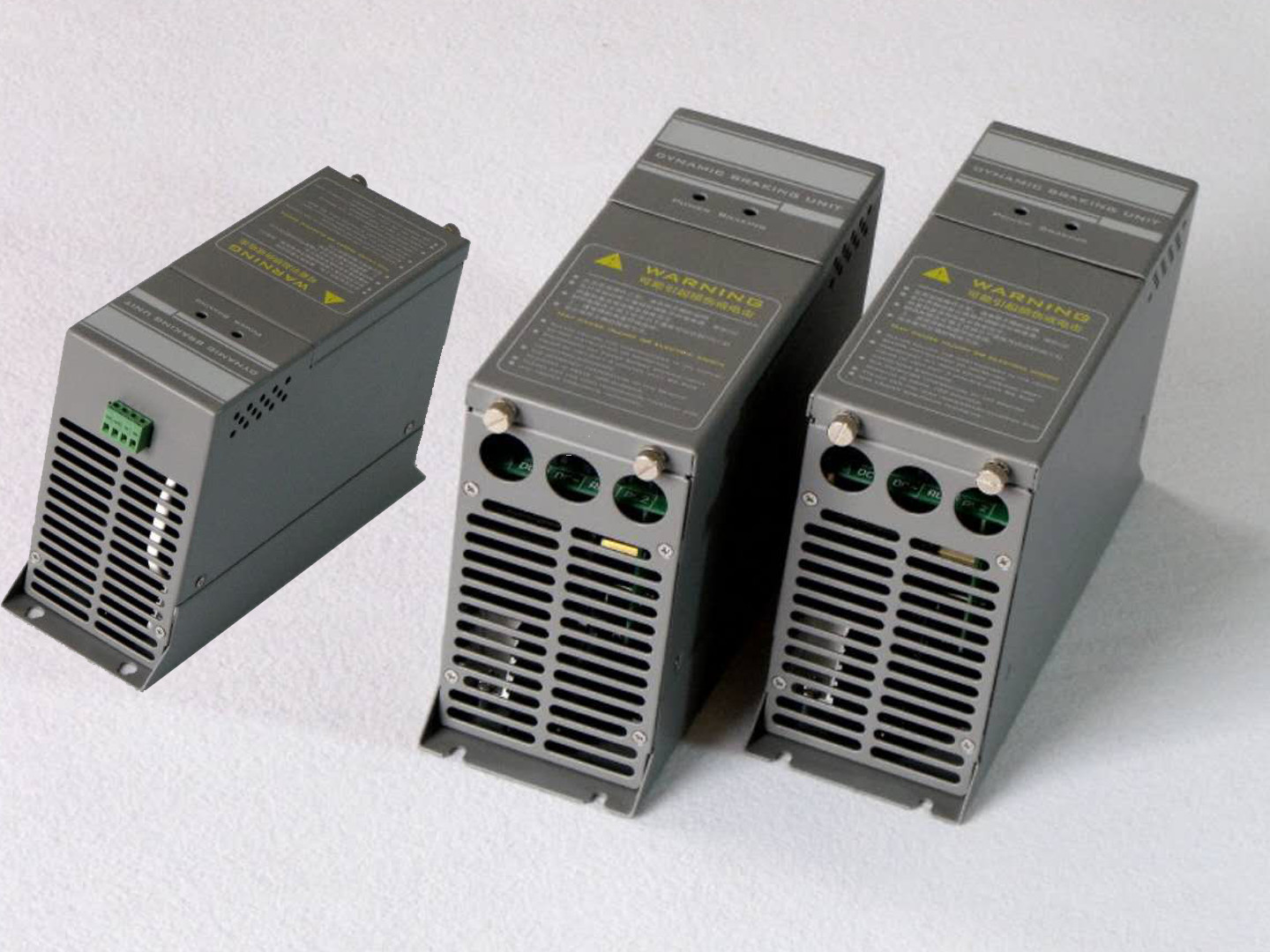

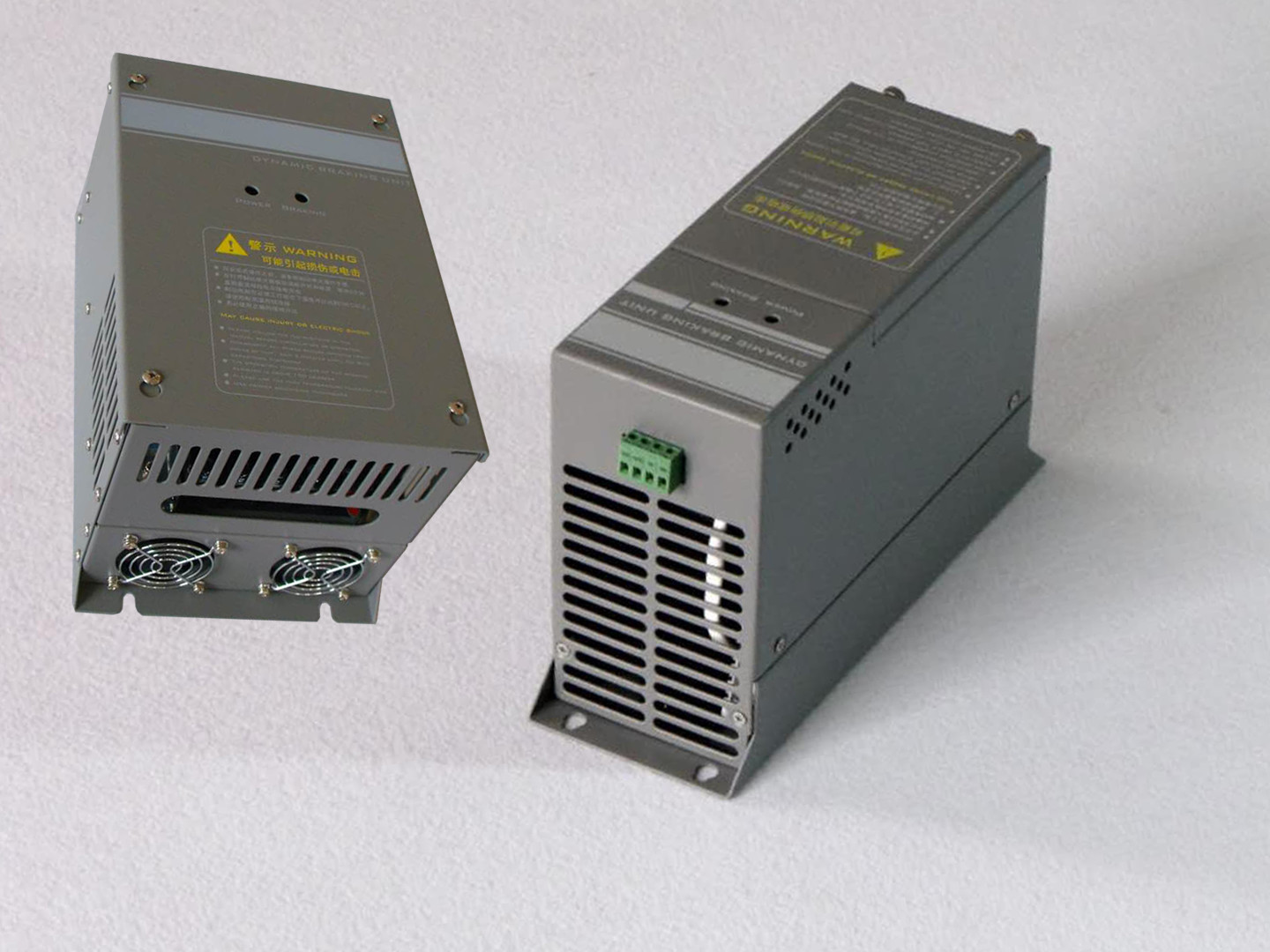

| type de produit | Courant nominal(A) | Courant de crête | Résistance minimale | Taille(mm) | Terminaux | Numéro de dessin | ||||
| L | L1 | O | W1 | H | ||||||
| CDBR-2015 | 15A | 50A | 10Ω | 240 | 228 | 85 | 55 | 153 | M4 | Figure 1 |
| CDBR-2022 | 25A | 75A | 6.8Ω | 240 | 228 | 85 | 55 | 153 | M4 | |
| CDBR-2030 | 30A | 85A | 5Ω | 240 | 228 | 85 | 55 | 153 | M4 | |
| CDBR-4030 | 15A | 50A | 20Ω | 240 | 228 | 85 | 55 | 153 | M4 | |
| CDBR-4045 | 25A | 75A | 13.6Ω | 240 | 228 | 85 | 55 | 153 | M4 | |
| CDBR-4055 | 30A | 85A | 12Ω | 240 | 228 | 85 | 55 | 153 | M4 | |
| CDBR-4075M | 35A | 100A | 10Ω | 240 | 228 | 85 | 55 | 153 | M4 | |
| CDBR-4075 | 35A | 100A | 8Ω | 320 | 304 | 187 | 120 | 163 | M6 | Figure 2 |
| CDBR-4110 | 50A | 150A | 6.8Ω | 320 | 304 | 187 | 120 | 163 | M6 | |
| CDBR-4160 | 70A | 200A | 5Ω | 320 | 304 | 187 | 120 | 163 | M6 | |
| CDBR-4220 | 85A | 300A | 3.3Ω | 320 | 304 | 187 | 120 | 163 | M6 | |
| CDBR-4300 | 120A | 400A | 2.5Ω | 320 | 223 | 193 | 304 | 160 | M6 | |
En production, un contrôle qualité rigoureux est mis en œuvre sur les composants, les circuits imprimés et les produits finis, garantissant des produits sans défauts.
Le processus d'installation d'une unité de disjoncteur à onduleur peut varier en fonction de l'unité spécifique et de l'application.Cependant, voici quelques étapes générales qui peuvent vous guider tout au long du processus :
Remarque : Il s'agit d'un guide général et le processus d'installation spécifique peut varier en fonction de l'unité et de l'application.Il est important de suivre les instructions du fabricant et les codes électriques locaux.Si vous n'êtes pas familier avec les travaux électriques, il est recommandé de demander l'assistance d'un électricien agréé.
Lisez attentivement les instructions du fabricant : Avant de commencer l'installation, lisez attentivement les instructions et les consignes de sécurité du fabricant.Assurez-vous de bien comprendre le processus d'installation, les exigences de câblage et tout autre détail important.
Choisissez un emplacement approprié : choisissez un emplacement adapté à l'unité de disjoncteur de l'onduleur.Il doit être placé dans un endroit frais, sec et bien ventilé, à l'abri de la lumière directe du soleil, de la poussière et d'autres contaminants.
Monter l'unité : Monter l'unité de disjoncteur de l'onduleur sur une surface appropriée à l'aide du matériel de montage approprié.Assurez-vous que l'unité est sécurisée et qu'il y a suffisamment d'espace autour pour une bonne ventilation.
Connexion de l'alimentation électrique : Connectez les câbles d'alimentation électrique aux bornes appropriées de l'unité.Les fils d'alimentation doivent être dimensionnés conformément aux recommandations du fabricant et aux codes électriques locaux.
Connectez la charge : Connectez les fils de charge aux bornes appropriées de l'unité.Encore une fois, les fils de charge doivent être dimensionnés conformément aux recommandations du fabricant et aux codes électriques locaux.
Connectez les fils de commande : Connectez les fils de commande aux bornes appropriées de l'unité.Ces fils seront utilisés pour contrôler le fonctionnement de l'unité de disjoncteur de l'onduleur, comme l'allumer et l'éteindre ou régler la vitesse.
Testez l'unité : une fois l'installation terminée, testez l'unité de disjoncteur de l'onduleur pour vous assurer qu'elle fonctionne correctement.Suivez les instructions du fabricant pour tester et mettre en service l'unité.
Maintenance : La maintenance régulière de l'unité de disjoncteur de l'onduleur est essentielle pour assurer son fonctionnement continu, sûr et fiable.Suivez les instructions du fabricant pour l'entretien et l'inspection de l'appareil.
