Экономичный Vfd 0.75KW 1.5KW 2.2KW Мини-преобразователь частоты привода 220v 380v

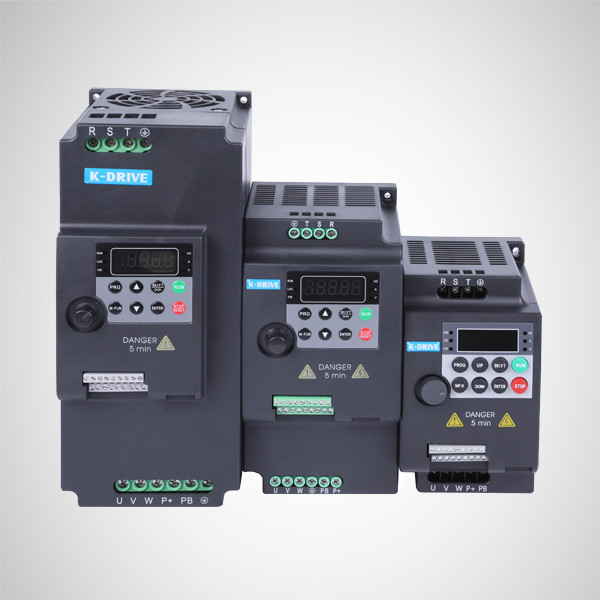

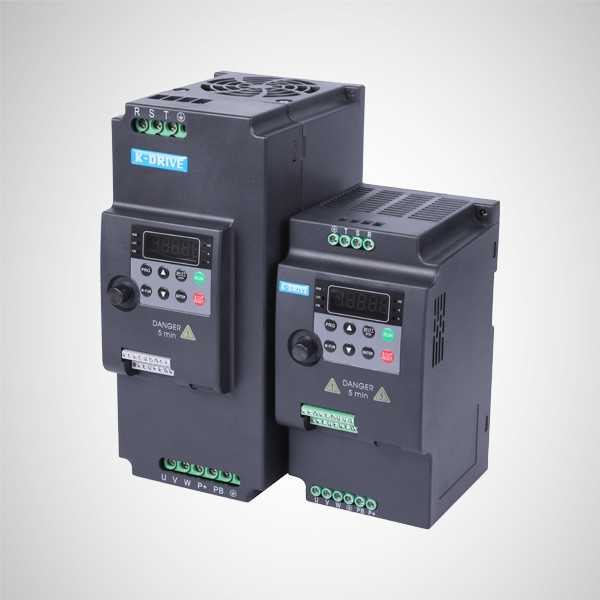

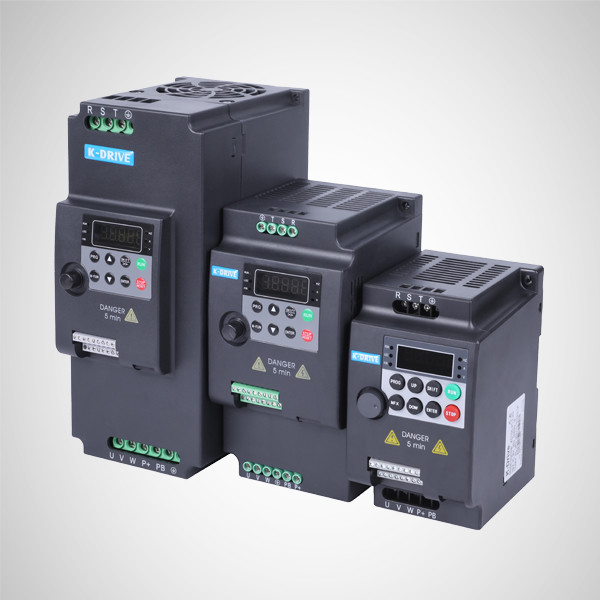

Серия KD100 Регулятор скорости привода переменного тока мощностью от 0,4 кВт до 11 кВт
8, двойной рейтинг для приложений HD и ND
9, автонастройка двигателя (статическая и динамическая)
10, торможение постоянным током
11, встроенный тормозной прерыватель
Благодаря опытным инженерам, научному производству, строгим системам контроля качества и команде менеджеров, преобразователи частоты K-Drive оснащены расширенными функциями, некоторые из которых перечислены ниже:
01.Пусковой крутящий момент: 180 % при 0,5 Гц (характеристика V/f, характеристика SVC);
02.Диапазон регулировки скорости: 1 : 100 (V/f-схема, схема SVC);
03.Точность скорости: +/-0,5% (характеристика V/f), +/-0,2% (схема SVC);
04.Перегрузочная способность: 150% в течение 1 минуты, 180% в течение 10 секунд;
05.Многочисленные источники управления частотой;
06.Разнообразные входные и выходные клеммы;
07.Температура окружающей среды: -10°C~50°C;
08.Высокоточное ограничение крутящего момента, ПИД-регулирование процесса, многоскоростное управление, управление тормозом, управление ослаблением поля, защита со всех сторон и т. д.;
09.Возможна автонастройка параметров двигателя как в режиме онлайн, так и в автономном режиме;
10.Чрезвычайно кратковременное ускорение может выполняться без какого-либо отключения, например, 0,1 с или 0 с от 0 Гц до 50 Гц;
| Питание от сети (L1/L,L2,L3/N) | |
|---|---|
| Напряжение питания | 208-240В±10% 380-480В±10% |
| Частота источника питания | 50/60Гц±5% |
| Коэффициент мощности смещения (cos φ) | (> 0,98) |
| Выходные данные (U, V, W) | |
|---|---|
| Выходное напряжение/частота | 0-100% напряжения питания / 0,00-600,00 Гц или по индивидуальному заказу |
| Время линейного изменения | 0,01-60000 с |
Примечание:150% ток может быть обеспечен в течение 1 минуты, 180% в течение 10 секунд.Более высокая перегрузочная способность достигается за счет увеличенного размера привода.
| Цифровой вход | |
|---|---|
| Программируемые цифровые входы | 5 |
| Логика | НПН или ПНП |
| Уровень напряжения | 22 - 26В |
| Аналоговый вход | |
| Аналоговые входы | 2 |
| Режимы | Напряжение или ток |
| Уровень | от 0 до +10 В, от 0/4 до 20 мА (масштабируемый) |
| Автоматическая коррекция | ДА |
| Релейный выход | |
| Программируемые релейные выходы | 1 |
| РА - РБ / ТА - ТБ | Обычно близко |
| РА - РК / ТА - ТК | нормально открытый |
| Контактная емкость | 250 В переменного тока/3 А, 30 В постоянного тока/3 А |
| Терминал 485 Интерфейс | |
| 485+ / 485- | Скорость: 4800/9600/19200/38400/57600/115200 бит/с Макс.расстояние: 500 м |
| ЗАЗЕМЛЕНИЕ | Изолирован от COM |
| Окружающий | |
| Вибрация | Менее 5,9 м/с² (0,6 г) |
| Влажность | Относительная влажность 5% - 95 %.Нет конденсата |
| Агрессивная среда | 3С3 |
| Температура окружающей среды | -10 ºС - 50 ºС |
| Высота | 0 - 2000 м |
| Номинальный выходной ток снижается на 1 % каждые 100 м на высоте более 1000 м | |
| Температура хранения | -40 - +70 ºС |
| Эффективность | КПД при номинальном токе: ≥93% |
| степень защиты IP | IP20 |
| Метод охлаждения | Принудительное воздушное охлаждение |
| Связь по полевой шине | |
| Modbus RTU, Modbus ASCII | Встроенный |
Приводы КД100 — экономичная серия K-Drive.Они предлагают V/f-управление, включая управление с разделением по напряжению и частоте, адаптируемое к различным промышленным приложениям, если не требуется векторное управление без датчика, включая печатные машины, упаковочные машины, насосы, вентиляторы и воздуходувки и т. д.
|
|
|
| Конвейеры | Центрифуги | Оборудование для пищевой промышленности |
|
|
|
| Насосы | Поклонники | Более … |
Следуя тенденции пропаганды интеллектуальной и простой промышленной автоматизации, экологически чистых продуктов, решений с добавленной стоимостью, K-Drive, как один из ведущих мировых производителей приводов, активно инвестирующий в исследования и разработки, производство и постоянное улучшение качества, имеет хорошие возможности для предоставления своих услуг. клиентов с технологически ориентированными продуктами с выдающимися характеристиками, такими как частотно-регулируемые приводы, преобразователи энергии ветра, сервоприводы, приводы HEV / EV, помогая своим клиентам экономить энергию и повышать промышленную производительность за счет устойчивого развития, с одной стороны, и повышая качество всей их цепочки создания стоимости. , доставка и услуги с другой стороны.
На производстве осуществляется строгий контроль качества компонентов, печатных плат и готовой продукции, что гарантирует отсутствие дефектов в продукции.
| Производительность | Общие бренды | К-Драйв |
|---|---|---|
| Применимые двигатели | Асинхронные двигатели | Асинхронные/синхронные двигатели |
| Пусковой крутящий момент | 2,0 Гц, 150 % (векторное управление без датчика) 0 Гц, 180 % (векторное управление с обратной связью) | 0,5 Гц, 180 % (векторное управление без датчика) 0 Гц, 200 % (векторное управление с обратной связью) |
| Диапазон регулировки скорости | 1:100 (СВК), 1:1000 (ВК) | 1:200 (СВК), 1:1000 (ВК) |
| Температура окружающей среды (снижение номинальных характеристик не требуется) | -10-40ºС | -10-50ºC (для большинства моделей) |
| Номинальное входное напряжение | 208 В переменного тока-400 В переменного тока | 208 В переменного тока-480 В переменного тока |
| Коммуникация | Modbus RTU//ASCII | Modbus RTU//ASCII Profibus-DP, CANopen и т. д. |
| Управление положением (фиксированная длина или угловое позиционирование) | × | √ |
| Контроль ослабления поля | × | √ |
| Автонастройка онлайн | В сети | Онлайн и офлайн |
| Кратковременный разгон | Путешествие | Нет поездки |
| Индивидуальные функции (программное и/или аппаратное обеспечение) | Недоступность или отсутствие опыта | Доступно с богатым опытом |
Пожалуйста, оставьте нам запрос для получения более подробной информации о наших преобразователях частоты, такой как информация о номерах моделей, технических данных, применимом применении, ценах, политике дистрибьютора, времени выполнения заказа и/или индивидуальной функциональности.
VVVF расшифровывается как Variable Voltage Variable Frequency, и это тип управления двигателем, используемый в приводах с регулируемой скоростью.Чтобы определить неисправность VVVF, необходимо выполнить следующие действия:
Проверьте наличие каких-либо физических повреждений: начните с проверки VVVF на наличие любых физических повреждений, таких как сгоревшие компоненты или поврежденная проводка.Эти типы повреждений часто являются явным признаком неисправности.
Проверьте наличие кодов неисправностей. Большинство систем VVVF имеют встроенные функции обнаружения и защиты, которые могут указывать на источник сбоя.Проверьте коды неисправностей, чтобы увидеть, были ли они сгенерированы.
Проверьте входы и выходы: С помощью мультиметра проверьте входы и выходы VVVF, чтобы убедиться, что они работают правильно.Если входы и выходы не работают должным образом, это может указывать на неисправность.
Проверьте программирование: если VVVF имеет программируемые настройки, убедитесь, что настройки правильные и работают должным образом.Неправильное или поврежденное программирование может привести к сбоям.
Обратитесь к документации производителя: если вы все еще не уверены в источнике сбоя, обратитесь к документации производителя за инструкциями по устранению неполадок и инструкциями.
В общем, лучший способ определить неисправность VVVF — полагаться на комбинацию визуального осмотра, испытаний и документации.Если вы не уверены в своей способности устранить неисправность VVVF, лучше всего проконсультироваться с опытным техником или электриком.
