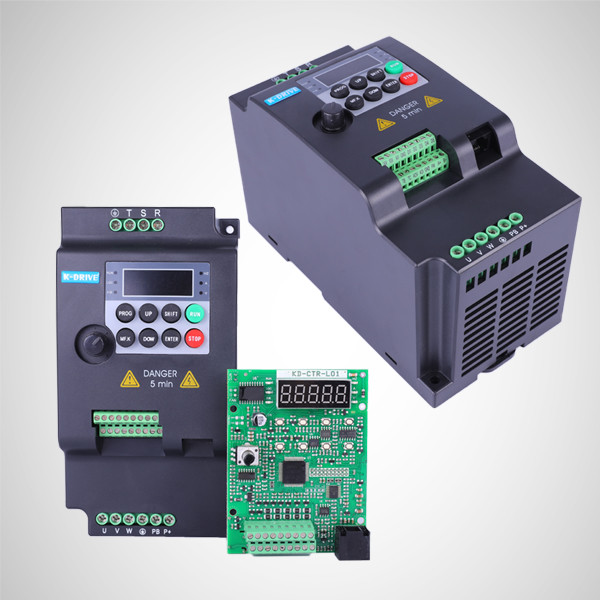

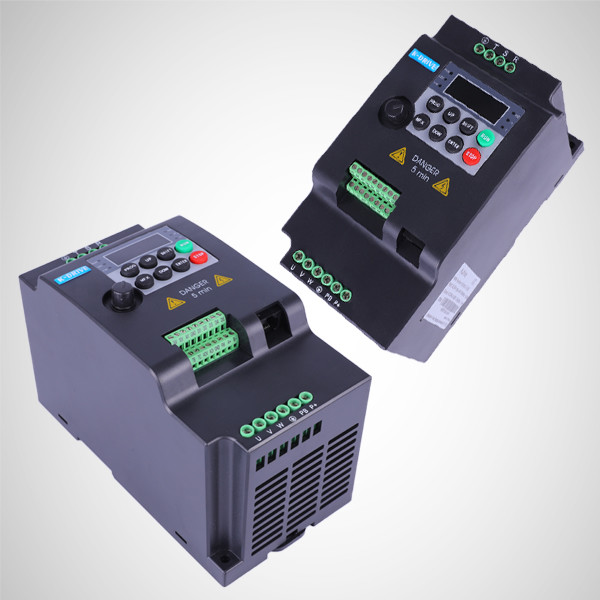

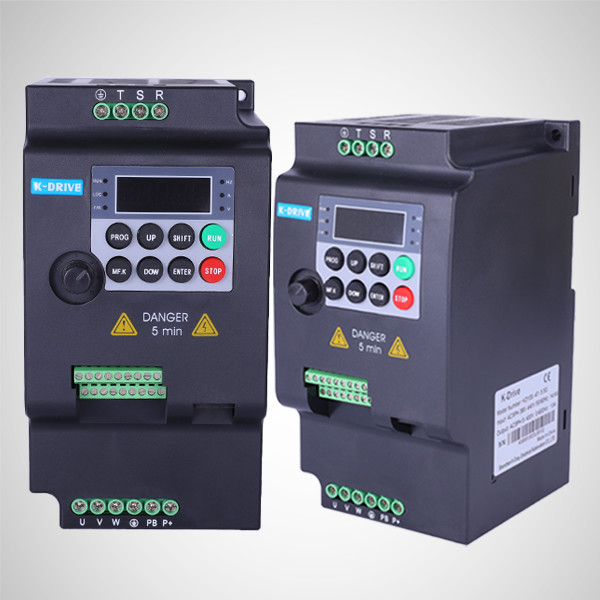

VFD-Frequenzumrichter der Serie KD100 für Wechselstrommotoren
380-V-Frequenzumrichter mit elektrischem Wechselrichter und sensorlosem Stromvektor
Dank hochentwickelter Ingenieure, wissenschaftlicher Produktionsarbeit, strenger Qualitätskontrollsysteme und eines Managementteams sind K-Drive-Frequenzumrichter mit fortschrittlichen Funktionen ausgestattet, von denen einige wie folgt aufgeführt sind:
01.Anlaufdrehmoment: 180 % bei 0,5 Hz (V/f-Muster, SVC-Muster);
02.Einstellbereich der Geschwindigkeit: 1: 100 (V/f-Muster, SVC-Muster);
03.Geschwindigkeitsgenauigkeit: +/-0,5 % (V/f-Muster), +/-0,2 % (SVC-Muster);
04.Überlastfähigkeit: 150 % 1 Minute, 180 % 10 Sekunden;
05.Reichlich Frequenzbefehlsquellen;
06.Diverse Ein- und Ausgangsklemmen;
07.Umgebungstemperatur: -10°C~50°C;
08.Hochpräzise Drehmomentbeschränkung, Prozess-PID-Steuerung, Mehrgeschwindigkeitssteuerung, Kontraktionsbremssteuerung, Feldschwächungssteuerung, Allseitenschutz usw.;
09.Online- und Offline-Autotuning von Motorparametern können beide durchgeführt werden;
10.Eine extrem kurzzeitige Beschleunigung kann ohne Auslösung durchgeführt werden, z. B. 0,1 s oder 0 s von 0 Hz auf 50 Hz;
| Netzversorgung (L1/L,L2,L3/N) | |
|---|---|
| Versorgungsspannung | 208-240V±10% 380-480V±10% |
| Frequenz der Stromquelle | 50/60Hz±5% |
| Verschiebungsfaktor (cos φ) | (> 0,98) |
| Ausgangsdaten (U, V, W) | |
|---|---|
| Ausgangsspannung / Frequenz | 0-100 % der Versorgungsspannung / 0,00-600,00 Hz oder kundenspezifisch |
| Rampenzeit | 0,01-60000 S |
Notiz:150 % Strom können für 1 Minute bereitgestellt werden, 180 % für 10 Sekunden.Eine höhere Überlastleistung wird durch Überdimensionierung des Antriebs erreicht.
| Digitale Eingabe | |
|---|---|
| Programmierbare digitale Eingänge | 5 |
| Logik | NPN oder PNP |
| Spannungsniveau | 22 - 26 V |
| Analoger Eingang | |
| Analoge Eingänge | 2 |
| Modi | Spannung oder Strom |
| Eben | 0 bis +10 V, 0/4 bis 20 mA (skalierbar) |
| Automatische Korrektur | JA |
| Relaisausgang | |
| Programmierbare Relaisausgänge | 1 |
| RA - RB / TA - TB | Normalerweise geschlossen |
| RA-RC / TA-TC | Normalerweise offen |
| Kontaktkapazität | 250 VAC/3 A, 30 VDC/3 A |
| Klemme 485-Schnittstelle | |
| 485+ / 485- | Rate: 4800/9600/19200/38400/57600/115200 bps max.Entfernung: 500m |
| Masse | Von COM getrennt |
| Umgebungs | |
| Vibration | Weniger als 5,9 m/s² (0,6 g) |
| Feuchtigkeit | Relative Luftfeuchtigkeit 5 % - 95 %.Keine Kondensation |
| Korrosive Umgebung | 3C3 |
| Umgebungstemperatur | -10 ºC - 50 ºC |
| Höhe | 0 - 2.000 m |
| Der Nennausgangsstrom wird alle 100 m über 1.000 m um 1 % herabgesetzt | |
| Lagertemperatur | -40 - +70 °C |
| Effizienz | Effizienz bei Nennstrom: ≥93 % |
| IP-Klasse | IP20 |
| Kühlungsmethode | Zwangsluftkühlung |
| Feldbus-Kommunikation | |
| Modbus RTU, Modbus ASCII | Eingebaut |
KD100-Laufwerke sind wirtschaftliche Serien bei K-Drive.Sie bieten U/f-Steuerung, einschließlich spannungs- und frequenzgetrennter Steuerung, anpassbar an verschiedene industrielle Anwendungen, wenn keine sensorlose Vektorsteuerung erforderlich ist, einschließlich Druckmaschinen, Verpackungsmaschinen, Pumpen, Lüfter und Gebläse usw.
Bitte senden Sie uns eine Anfrage für weitere Details zu unseren Frequenzumrichtern, wie z. B. Informationen zu Modellnummern, technischen Daten, anwendbaren Anwendungen, Preisen, Vertriebsrichtlinien, Lieferzeiten und/oder kundenspezifischen Funktionen.
