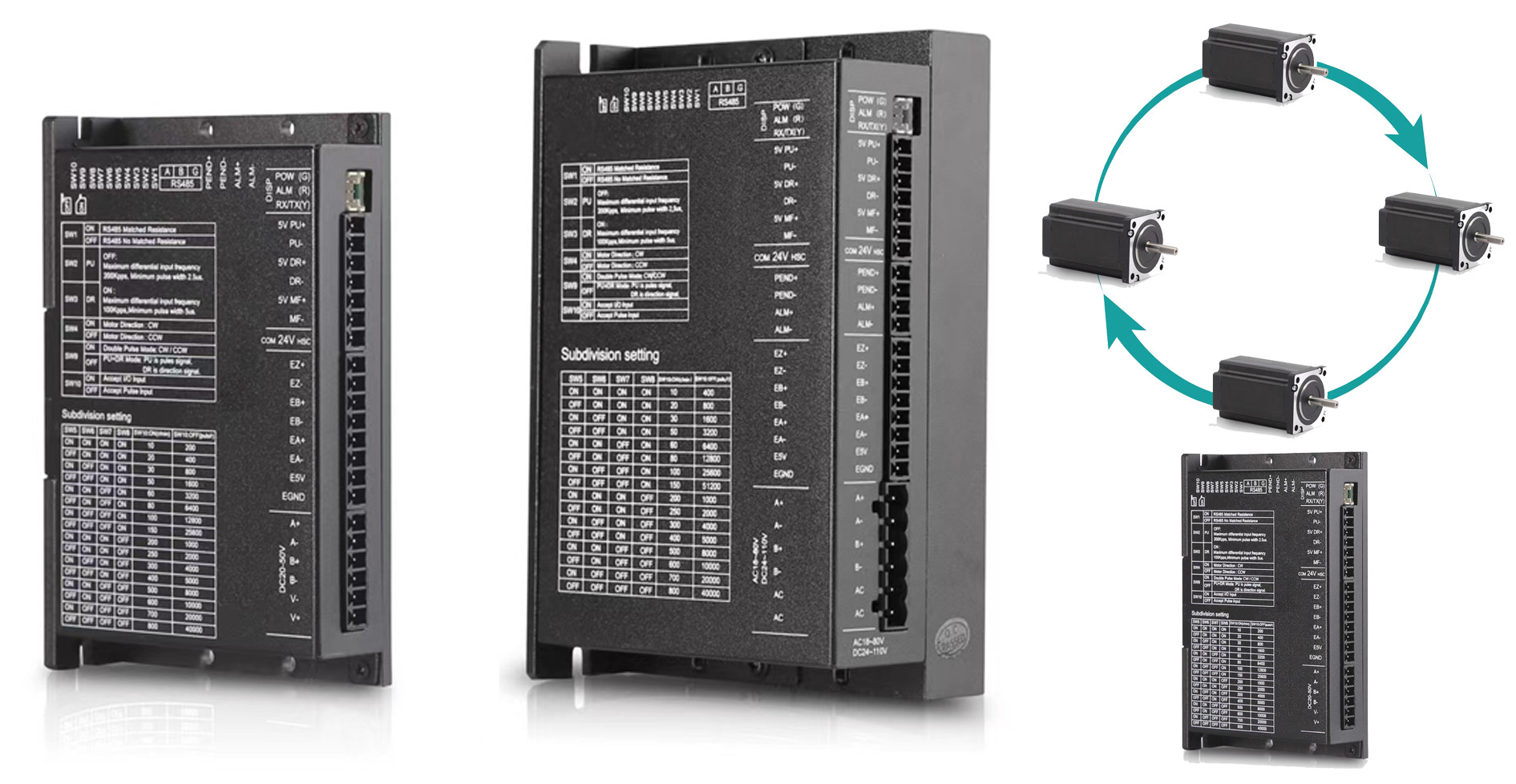

Tipo di controllo della comunicazione RS485 Azionamento passo-passo
Forte compatibilità e scalabilità
È compatibile con l'ingresso del segnale a impulsi e la modalità di controllo interno I/O.Un'unica unità è dotata di più funzioni che offrono maggiori possibilità di espansione, riducendo notevolmente i costi di sistema.
Comunicazione RS485
Con la connessione di comunicazione RS485, basata sul protocollo ModbusRTU standard, può supportare la rete di controllo del movimento RS485 multiasse.

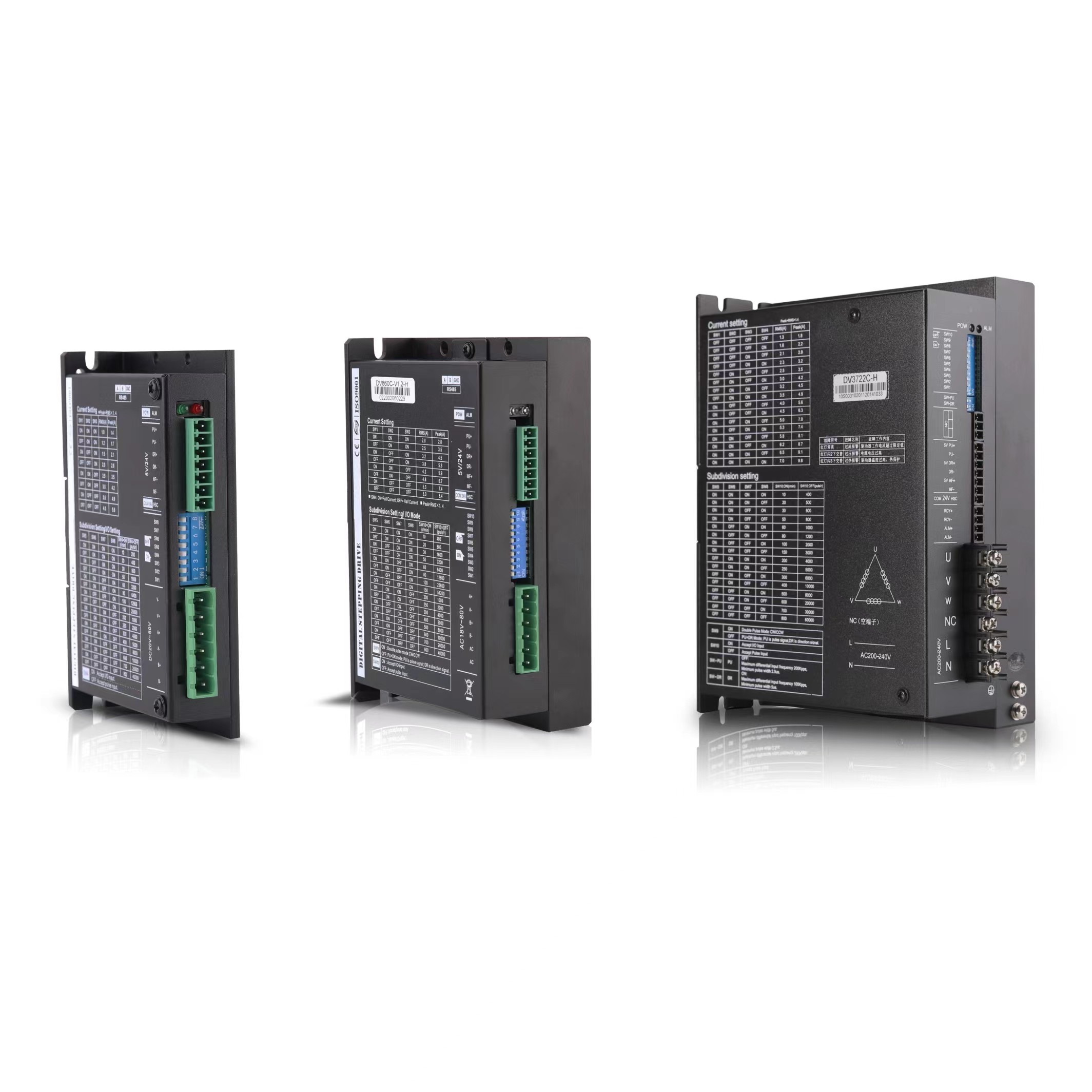

Driver a circuito chiuso di tipo a impulsi serie DE
Il sistema di azionamento "passo-passo a ciclo chiuso" è l'integrazione innovativa della tecnologia di controllo a ciclo chiuso nel motore passo-passo per Divisione in base alla domanda e alle prospettive del mercato, creando un nuovo azionamento per le prestazioni.Risolti con successo i problemi di dislocazione e passi persi del sistema passo-passo tradizionale, e ulteriormente migliorata la velocità e l'accelerazione del motore passo-passo in grado di ridurre efficacemente il costo di utilizzo dell'attrezzatura.Il passo a circuito chiuso non solo ha le stesse dimensioni di installazione del motore del passo tradizionale 28/36/42/57/60/86/110/130 mm, ecc., ma è anche semplice e facile da configurare, le prestazioni sono migliorate di oltre 50% rispetto al tradizionale stepping e il prezzo è inferiore alla metà del servo AC.È la prima scelta per applicazioni servo a media e bassa velocità!

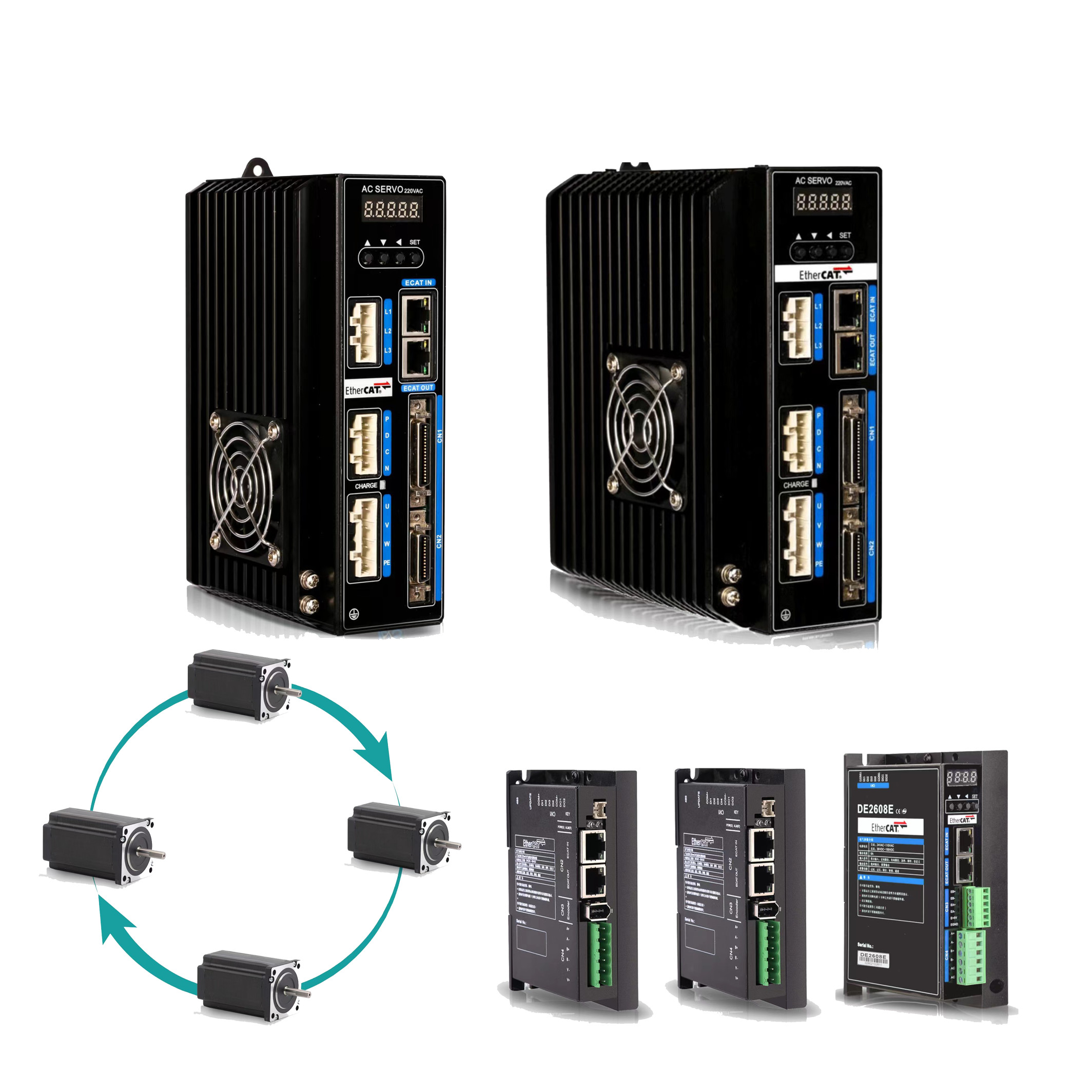

EtherCAT FieId Bus CIosed Loop Step Drive
Panoramica del Prodotto
I prodotti passo-passo di tipo bus della serie EtherCAT sono driver passo-passo di tipo bus che aggiungono la funzione di comunicazione bus sulla base dei driver passo-passo di tipo a impulsi ad alta tensione originali.Scegli Utilizzando l'interfaccia di comunicazione bus EtherCAT, basata sulla tecnologia slave EtherCAT, la velocità di trasmissione di 100 Mb/s realizza il controllo in tempo reale e la trasmissione dei dati in tempo reale del servosistema.Supporta solo CSP, modalità operativa HM.La tensione di pilotaggio è AC200V~240V, ed è adatta a vari tipi di stepper ibridi trifase con corrente inferiore a 7.0A e diametro esterno di 86~130mm nel motore.Rispetto al tradizionale servoazionamento a impulsi, il driver è particolarmente adatto per applicazioni in applicazioni di collegamento multiasse a lunga distanza, come manipolatori, macchine per l'imballaggio, ecc. Il cablaggio può essere notevolmente ridotto e l'affidabilità del funzionamento dell'azionamento può essere potenziato.
Driver passo-passo a circuito chiuso di tipo bus
I prodotti passo-passo ad anello chiuso di tipo bus della serie EtherCAT sono prodotti passo-passo ad anello chiuso di tipo bus che aggiungono la funzione di comunicazione bus sulla base dei driver ad anello chiuso passo-passo ad alte prestazioni della serie DE.drive.Utilizzando l'interfaccia di comunicazione del bus EtherCAT, basata sulla tecnologia slave EtherCAT, la velocità di trasmissione di 100 Mb / s realizza il controllo in tempo reale e i dati in tempo reale della trasmissione del sistema passo-passo.Presenta i vantaggi di alte prestazioni, alta velocità di trasmissione e comunicazione ad alta affidabilità.La serie EtherCAT può pilotare 20/28/42/57/60/86 e altri motori passo-passo a circuito chiuso con telaio flangiato.Il driver dispone di numerose interfacce di input e output e supporta le modalità operative CSP, PP e HM.Rispetto agli azionamenti a impulsi convenzionali, questo azionamento è particolarmente adatto per ridurre notevolmente il cablaggio e migliorare l'affidabilità del funzionamento dell'azionamento.
Nella tendenza di promuovere un'automazione industriale intelligente e semplice, prodotti rispettosi dell'ambiente e soluzioni a valore aggiunto, K-Drive, in qualità di uno dei principali produttori di azionamenti al mondo che investe in modo aggressivo in ricerca e sviluppo, produzione e miglioramento continuo della qualità, è ben posizionata per fornire la propria clienti con prodotti tecnologicamente avanzati e dalle prestazioni eccezionali come VFD, convertitori di energia eolica, servoazionamenti, azionamenti HEV/EV, aiutando i propri clienti a risparmiare energia e aumentare la produttività industriale con la sostenibilità da un lato e migliorando la qualità dell'intera catena del valore , consegna e servizi dall'altro.
Nella produzione, viene implementato un rigoroso controllo di qualità su componenti, circuiti stampati e prodotti finiti, garantendo prodotti privi di difetti.
| Prestazione | Marchi comuni | K-Drive |
|---|---|---|
| Motori applicabili | Motori asincroni | Motori asincroni/sincroni |
| Coppia di avviamento | 2.0Hz, 150% (controllo vettoriale senza sensore) 0Hz, 180% (controllo vettoriale ad anello chiuso) | 0,5 Hz, 180% (controllo vettoriale senza sensore) 0 Hz, 200% (controllo vettoriale ad anello chiuso) |
| Gamma di velocità regolabile | 1:100 (SVC), 1:1000 (VC) | 1:200 (SVC), 1:1000 (VC) |
| Temperatura ambiente (nessun declassamento richiesto) | -10-40ºC | -10-50ºC (per la maggior parte dei modelli) |
| Tensione di ingresso nominale | 208VAC-400VAC | 208VAC-480VAC |
| Comunicazione | Modbus RTU//ASCII | Modbus RTU//ASCII Profibus-DP, CANopen, ecc. |
| Controllo della posizione (lunghezza fissa o posizionamento angolare) | × | √ |
| Controllo dell'indebolimento di campo | × | √ |
| Autosintonizzazione online | in linea | In linea non in linea |
| Ripresa di breve durata | Viaggio | Nessun viaggio |
| Funzionalità personalizzate (software e/o hardware) | Non procurabile o nessuna esperienza | Acquistabile con ricca esperienza |
Un driver per motore passo-passo è un dispositivo che controlla il movimento di un motore passo-passo.In genere riceve segnali di ingresso da un controller o microcontrollore, che gli dice come muovere il motore.Il driver quindi genera i segnali elettrici appropriati per azionare il motore.
Un inverter, d'altra parte, è un dispositivo elettronico che converte l'alimentazione CC da una batteria o da un'altra fonte in alimentazione CA che può essere utilizzata per far funzionare dispositivi alimentati a corrente alternata.Gli inverter sono comunemente usati in applicazioni come sistemi di energia solare, sistemi di alimentazione di emergenza e veicoli elettrici.
In alcuni casi, un inverter può essere utilizzato per fornire la potenza necessaria per far funzionare un motore passo-passo.Questo può essere fatto collegando l'uscita dell'inverter al driver del motore passo-passo, che quindi controlla il movimento del motore.
Il driver riceve tipicamente un treno di impulsi dal controller, che determina la velocità e la direzione del motore.Il driver quindi converte questi segnali elettrici nei livelli di corrente appropriati richiesti dagli avvolgimenti del motore per spostare il rotore nella direzione desiderata.
In sintesi, un driver per motore passo-passo e un inverter possono lavorare insieme per controllare il movimento di un motore passo-passo fornendo i necessari segnali elettrici agli avvolgimenti del motore.L'inverter fornisce la fonte di alimentazione per il motore, mentre il driver converte i segnali dal controller nei segnali elettrici appropriati per il motore.
