5.5KW 380V Control PLC Inversor de frecuencia variable VSD Controlador de accionamiento de motor de CA
1. Características principales de K-DRIVE KD600S
1. Diseño de conducto independiente, el ventilador de refrigeración de alta calidad hunde el calor a través del conducto y evita que el polvo entre en la placa de circuito impreso.
2. Precisión de alta velocidad y amplio rango de velocidad. El inversor puede funcionar de manera estable.
3. Gran torque en baja frecuencia, especialmente adecuado para industrias de servicio pesado.
4. Rápida respuesta a las cargas de impacto.
5. Tres modos de control: V/F, SVC, VC
6. Excelente algoritmo SVC, funcionamiento estable en la generación de energía.
7. Función de desaceleración sobre la excitación.
8. Función de parada de bajo voltaje
9. Plataforma de prueba de simulación térmica.
10. Prueba estricta de aumento de temperatura.Podría funcionar en áreas y regiones cálidas.
11. Protección completa con recubrimiento conformado.

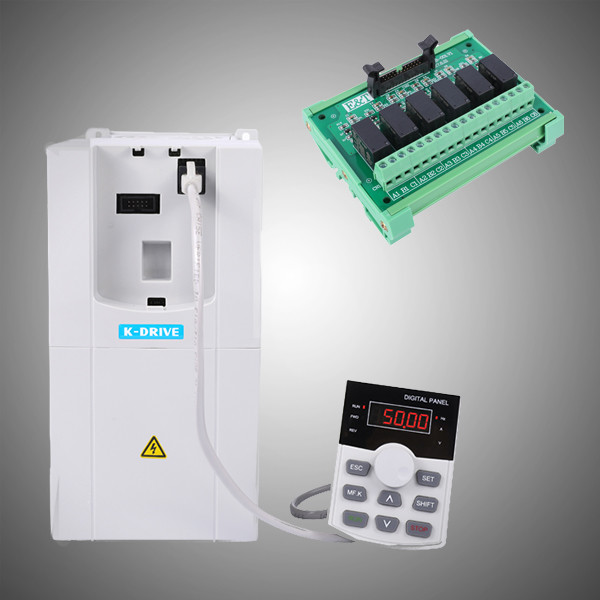

12 Función de expansión IO y lógica interna potente
13. Potente software de depuración.
14. Excelente seguimiento de velocidad y potencia máxima de 710KW
| Modelo | Potencia nominal | Voltaje de entrada | FRECUENCIA DE SALIDA | Tipo |
|---|---|---|---|---|
| Serie KD600S | 0.4kW-400kW | 208-240V / 380-480V ±10% | 0.00-3200.00Hz | Inversores de CC/CA a CA |
Gracias a ingenieros sofisticados, mano de obra de producción científica, sistemas de control de calidad rigurosos y equipo de gestión, los convertidores de frecuencia K-Drive están equipados con características avanzadas, algunas de las cuales se enumeran a continuación:
01.Par de arranque: 180 % a 0,5 Hz (patrón V/f, patrón SVC);
02Rango de velocidad ajustable: 1: 100 (patrón V/f, patrón SVC);
03.Precisión de velocidad: +/-0,5 % (patrón V/f), +/-0,2 % (patrón SVC);
04.Capacidad de sobrecarga: 150 % 1 minuto, 180 % 10 segundos;
05.Abundantes fuentes de comando de frecuencia;
06Diversos terminales de entrada y salida;
07Temperatura ambiente: -10°C~50°C;
08Restricción de par de alta precisión, control PID de proceso, control de varias velocidades, control de freno de contracción, control de debilitamiento de campo, protección de todos los lados, etc.
09Se puede realizar el autoajuste en línea y fuera de línea de los parámetros del motor;
10Se puede realizar una aceleración de tiempo extremadamente corto sin ningún disparo, como 0,1 s o 0 s de 0 Hz a 50 Hz;
| Suministro de red (L1/L, L2, L3/N) | |
|---|---|
| Tensión de alimentación | 208-240V ±10% 380-480V 690V ±10% |
| Frecuencia de la fuente de alimentación | 50/60Hz ± 5% |
| Factor de potencia de desplazamiento (cos φ) | (>0,98) |
| Datos de salida (U, V, W) | |
|---|---|
| Tensión/frecuencia de salida | 0-100 % de la tensión de alimentación / 0,00-600,00 Hz o personalizado |
| tiempo de rampa | 0.01-60000s |
Nota:Se puede proporcionar 150 % de corriente durante 1 minuto, 180 % durante 10 segundos.Se logra una clasificación de sobrecarga más alta al sobredimensionar el variador.
| Entrada digital | |
|---|---|
| Entradas digitales programables | 5 |
| Lógica | NPN o PNP |
| Nivel de voltaje | 22 - 26V |
| Entrada analogica | |
| Entradas analógicas | 2 |
| Modos | voltaje o corriente |
| Nivel | 0 a +10 V, 0/4 a 20 mA (escalable) |
| Corrección automática | SÍ |
| Salida de relé | |
| Salidas de relé programables | 1 |
| AR - RB / TA - TB | Normalmente cerca |
| RA-RC/TA-TC | Normalmente abierto |
| Capacitancia de contacto | 250 V CA / 3 A, 30 V CC / 3 A |
| Interfaz del terminal 485 | |
| 485+ / 485- | Velocidad: 4800/9600/19200/38400/57600/115200 bps Máx.distancia: 500m |
| TIERRA | Aislado de COM |
| Ambiente | |
| Vibración | Menos de 5,9 m/s² (0,6 g) |
| Humedad | Humedad relativa 5% - 95 %.Sin condensación |
| Ambiente corrosivo | 3C3 |
| Temperatura ambiente | -10ºC - 50ºC |
| Altitud | 0 - 2000 metros |
| Corriente nominal de salida reducida un 1 % cada 100 m por encima de 1000 m | |
| Temperatura de almacenamiento | -40 - +70ºC |
| Eficiencia | Eficiencia en amperios nominales: ≥93% |
| Grado de propiedad intelectual | IP20 |
| método de enfriamiento | Refrigeración por aire forzado |
| Comunicación de bus de campo | |
| Modbus RTU, Modbus ASCII | Incorporado |
Producción
En producción, se implementa un riguroso control de calidad en los componentes, placas de circuitos y productos terminados, asegurando productos sin defectos.
| Actuación | marcas comunes | K-Drive |
|---|---|---|
| Motores aplicables | Motores asíncronos | Motores asíncronos/sincrónicos |
| Par de arranque | 2,0 Hz, 150 % (control vectorial sin sensor) 0 Hz, 180 % (control vectorial de bucle cerrado) | 0,5 Hz, 180 % (control vectorial sin sensor) 0 Hz, 200 % (control vectorial de bucle cerrado) |
| Rango de velocidad ajustable | 1:100 (SVC), 1:1000 (VC) | 1:200 (SVC), 1:1000 (VC) |
| Temperatura ambiente (no se requiere reducción de potencia) | -10-40ºC | -10-50ºC (para la mayoría de los modelos) |
| Voltaje nominal de entrada | 208VAC-400VAC | 208VAC-480VAC |
| Comunicación | ModbusRTU//ASCII | Modbus RTU//ASCII Profibus-DP, CANopen, etc. |
| Control de posición (longitud fija o posicionamiento angular) | × | √ |
| Control de debilitamiento de campo | × | √ |
| Autoajuste en línea | En línea | Conectado desconectado |
| Aumento a corto plazo | Viaje | sin viaje |
| Funciones personalizadas (software y/o hardware) | Improvisable o sin experiencia | Procurable con rica experiencia |
