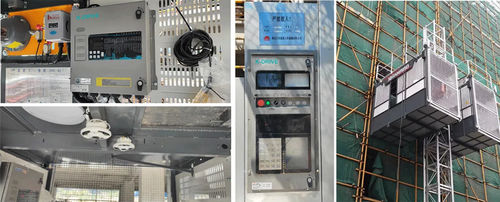

Aplicação do Conversor de Frequência da Série KD600 no Elevador de Construção de Campo de Carga

Visão geral do caso

O elevador de material tradicional é muito simples no design geral.Depende do cabo de aço para levantamento.Não possui dispositivo de estacionamento seguro e fator de segurança extremamente baixo.Com o desenvolvimento contínuo da indústria do canteiro de obras, os elevadores de construção de carga da série KD600 são aplicados.Comparado com o elevador de material de construção tradicional, tem as características de forma bonita, estrutura leve, desmontagem conveniente, segurança, confiabilidade, forte aplicabilidade e ampla utilização.Pode ser combinado em várias formas conforme necessário, incluindo seção regular e seção irregular, com capacidade de elevação de 1000kg e velocidade de operação de 26m/min.Ele pode realizar regulação de velocidade contínua de 0-26m/min e seleção automática de camadas e nivelamento para atender às necessidades de diferentes usuários.Possui melhor desempenho técnico, mecanismo de trabalho mais seguro e confiável e estrutura mais compacta.Agora ele substituiu gradualmente a cesta tradicional e a talha de cabo de aço e é amplamente utilizado na construção de edifícios baixos e médios.

Vantagens do Esquema

1. A exibição do painel da porta é rica: a frequência de operação e as informações de carga são exibidas no painel da porta em tempo real, e todos os estados de limite, entrada da alavanca e saída do freio são solicitados por luzes indicadoras separadas;
2. Funções de voz ricas: o conteúdo da transmissão de voz é rico e há comandos de voz separados para falhas comuns.Com as informações de exibição do painel da porta, a eficiência do diagnóstico de falhas no local é bastante aprimorada;
3. Proteção contra curto-circuito da resistência de frenagem: a unidade de frenagem embutida tem a função de proteção contra curto-circuito da resistência de frenagem;
4. Função de proteção contra curto-circuito da bobina do freio: monitora o valor atual da bobina do freio em tempo real, corta a entrada imediatamente em caso de condições anormais e protege a bobina do freio e os componentes internos;
5. Múltiplos métodos de instalação: métodos de instalação montados na parede, semi-embutidos e totalmente embutidos podem ser usados;
6. Função de pré-autorização: o sistema possui um relógio de calendário perpétuo embutido, que pode definir três períodos de tempo de autorização do equipamento e pode definir senhas independentes para três períodos de tempo, para que os usuários possam gerenciar a cobrança de parcelas do equipamento;
7. Função de nivelamento automático: reduza a intensidade de trabalho do operador, opere automaticamente no local depois de entrar no chão e a posição de nivelamento é precisa (≤ 5 mm);
8. Monitoramento de vídeo sem fio: a câmera olho de peixe é usada pela primeira vez na indústria e não há ângulo morto no monitoramento da gaiola do elevador em todas as direções;
9. Monitoramento e detecção da forma humana: a câmera olho de peixe é usada para detectar a forma humana na gaiola do elevador em todas as direções sem ângulo morto;
10. Intercomunicador de voz sem fio: o monitoramento de vídeo possui sua própria função de intercomunicador de voz, para que o operador possa conhecer a operação na gaiola em tempo real, facilitar a comunicação oportuna com os trabalhadores no local e melhorar a eficiência do transporte do elevador;
11. Função de controle do pager do andar: depois de atender às condições de operação do elevador, pressione o pager do andar correspondente e o elevador correrá automaticamente para o andar.Depois que os trabalhadores carregarem as coisas, feche a porta de descarga, pressione o pager do andar e o elevador correrá automaticamente para o primeiro andar.

Comissionamento do sistema

1. Os parâmetros de correção de erro de canal, endereço, taxa e encaminhamento dos inversores de frequência variável da gaiola esquerda e direita da mesma máquina e da caixa de operação devem ser os mesmos;
2. Etapas para inserir os parâmetros do grupo U do console: pressione e segure as teclas "Iniciar" e "Campainha" por mais de 3 segundos ao mesmo tempo, digite a senha "258" e pressione a tecla "OK" para insira os parâmetros do grupo U (se o console for uma combinação de gaiolas esquerda e direita, opere e modifique-o no teclado esquerdo;
3. A aplicação do conversor de frequência Chuang KD600 no local do elevador de construção de carga não apenas aumenta a segurança e a confiabilidade do equipamento, mas também dificilmente sente o impacto entre os sistemas mecânicos durante o processo de partida e parada, melhorando muito a estabilidade e conforto do elevador durante a operação, melhorando consideravelmente a eficiência da produção do sistema, facilitando a operação e a manutenção, economizando custos operacionais para os clientes e melhorando a eficiência do trabalho. Vale a pena popularizar e usar extensivamente.
