메인 풀, 테이크업 라인은 전체 벡터 제어 인버터, 초저주파 토크, 우수한 동적 특성, 신뢰할 수 있는 안정성 정확도, 정확한 PID 알고리즘을 채택하여 시스템 전체 속도 범위의 안정적인 작동 요구 사항을 충족합니다.
A. 선형 와이어 드로잉 머신 제어 솔루션: 피드 포워드 PID 제어 모드는 각 패스 사이에 채택됩니다.메인 속도는 전단과 후단의 금속 유량에서 계산됩니다.PID는 시스템 속도 하단 미세 조정 냉각으로 사용되며 속도는 인버터 내부에서 계산됩니다.실현, 빠른 응답, 저렴한 비용, 간단한 디버깅;
B. 무텐션 암의 제어 시스템을 실현하고 기계 설계를 단순화하며 시스템 비용을 줄이기 위해 각 패스 사이의 토크를 제어함으로써 각 인버터 사이의 토크를 제어할 수 있습니다.
C. 테이크업 부분은 PID 피드백 방식을 채택하여 스윙 암의 공기압을 조정하여 실제 장력을 조정합니다.
D. 시스템의 다양한 연결 논리 제어는 PLD에 의해 구현됩니다.

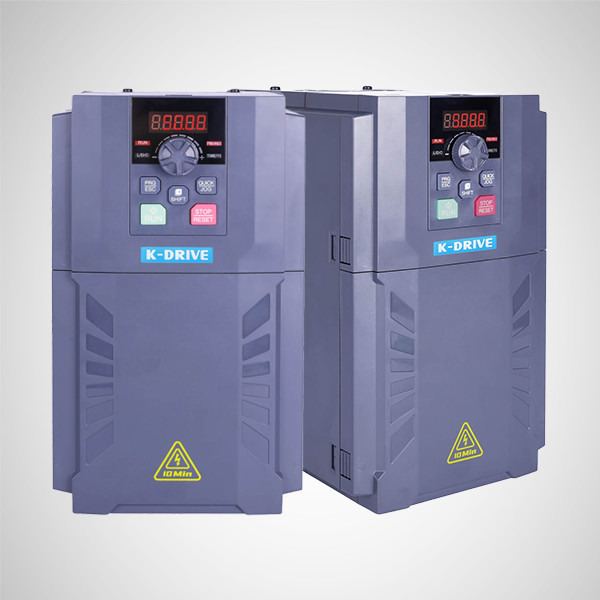

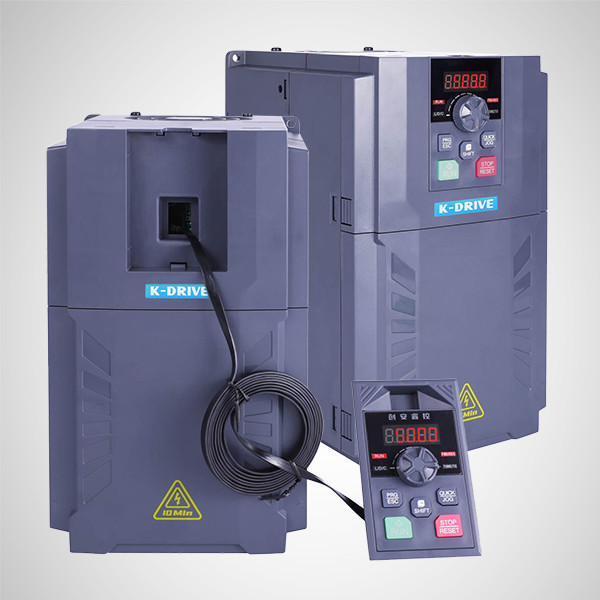

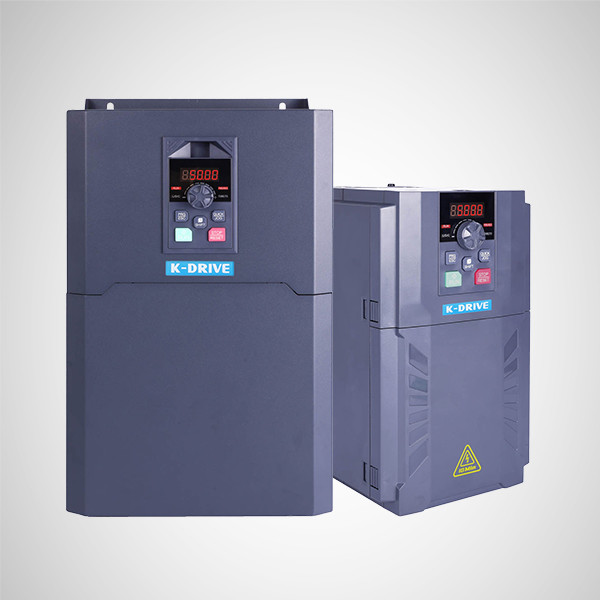

제품사진 (7.5KW)
단일 다중 속도 터미널 엘리베이터 컨트롤러
다중 세그먼트 변속 터미널이 하나만 있는 엘리베이터 컨트롤러의 경우 고속 세그먼트와 레이어 속도 세그먼트는 고속 터미널의 온-오프에 의해 제어됩니다.이러한 엘리베이터 컨트롤러와 주파수 변환기의 배선도는 다음과 같습니다.
단일 다중 속도 터미널 엘리베이터 컨트롤러
다중 세그먼트 변속 터미널이 하나만 있는 엘리베이터 컨트롤러의 경우 고속 세그먼트와 레이어 속도 세그먼트는 고속 터미널의 온-오프에 의해 제어됩니다.이러한 엘리베이터 컨트롤러와 주파수 변환기의 배선도는 다음과 같습니다.
이중 다중 속도 터미널 엘리베이터 컨트롤러
엘리베이터 사용 중 시스템의 전원 공급이 갑자기 중단되면 승객이 차 안에 갇힐 수 있습니다.
KD600E 시리즈 엘리베이터 인버터는 비상 정전 작동을 위한 비상 UPS 전원 공급 장치 작동을 지원할 수 있으며 인버터 단자 DI6에서 비상 신호를 수신할 수 있습니다.배선도는 다음과 같습니다.
폐쇄 루프 엘리베이터 제어
KD600E 시리즈 엘리베이터 인버터는 폐쇄 루프 제어를 지원할 수 있으며 다양한 인코더와 함께 사용할 수 있는 다양한 PG 카드를 제공합니다.PG 카드 정보는 KD600 시리즈 사용 설명서 5장을 참조하십시오.폐쇄 루프 엘리베이터 제어를 위한 엘리베이터 컨트롤러 및 주파수 변환기의 배선도는 다음 그림에 나와 있습니다.
KD600E 드라이버는 K-Drive 엘리베이터용 특수 주파수 변환기입니다.전압 및 주파수 분리 제어를 포함하여 V/f 제어를 제공합니다.
스마트하고 단순한 산업 자동화, 환경 친화적인 제품, 부가가치 솔루션을 옹호하는 추세에서 K-Drive는 R&D, 생산 및 지속적인 품질 개선에 적극적으로 투자하는 세계 최고의 드라이브 제조업체 중 하나로서 VFD, 풍력 변환기, 서보 드라이브, HEV/EV 드라이브와 같은 기술 중심의 성능 뛰어난 제품을 통해 고객이 에너지를 절약하고 한편으로는 지속 가능성을 통해 산업 생산성을 높이고 전체 가치 사슬 품질을 향상시킬 수 있도록 지원합니다. , 배달 및 서비스.
생산 과정에서 부품, 회로 기판 및 완제품에 대한 엄격한 품질 관리가 구현되어 결함 없는 제품을 보장합니다.
| 성능 | 일반 브랜드 | K-드라이브 |
|---|---|---|
| 적용 가능한 모터 | 비동기 모터 | 비동기/동기 모터 |
| 시동토크 | 2.0Hz, 150%(센서리스 벡터 제어) 0Hz, 180%(폐루프 벡터 제어) | 0.5Hz, 180%(센서리스 벡터 제어) 0Hz, 200%(폐루프 벡터 제어) |
| 속도 조절 범위 | 1:100(SVC), 1:1000(VC) | 1:200(SVC), 1:1000(VC) |
| 주변 온도(디레이팅 필요 없음) | -10-40ºC | -10-50ºC(대부분의 모델) |
| 정격 입력 전압 | 208VAC-400VAC | 208VAC-480VAC |
| 의사소통 | 모드버스 RTU//ASCII | Modbus RTU//ASCII Profibus-DP, CANopen 등 |
| 위치 제어(고정 길이 또는 각도 위치 지정) | × | √ |
| 약계자 제어 | × | √ |
| 온라인 자동 조정 | 온라인 | 온라인 및 오프라인 |
| 단기 램프 업 | 여행 | 여행 없음 |
| 맞춤형 기능(소프트웨어 및/또는 하드웨어) | 조달 불가능 또는 경험 없음 | 풍부한 경험으로 조달 가능 |
모든 드라이브는 선적 전에 잘 포장되어 항공 선적, 해상 운송 및 신속 배송에 적합합니다.고객은 지정된 포워더에 전화를 걸거나 전 세계 배송 서비스를 위해 K-Drive 물류 부서에 문의할 수 있습니다.
* 저전력 인버터는 골판지 상자에 포장되고 나머지는 합판 케이스에 포장됩니다.
* 고객의 요구 또는 K-Drive 전문 지식에 따라 전 세계적으로 다양한 운송 수단을 조달할 수 있습니다.
모델 번호, 기술 데이터, 적용 가능한 애플리케이션, 가격, 대리점 정책, 리드 타임 및/또는 맞춤형 기능 정보와 같은 주파수 인버터에 대한 자세한 내용은 문의 사항을 남겨주세요.
