엘리베이터 /Lifts& Escal를 위한 특별한 목적 주파수 변환장치 중국 제조자ㅏ토르스 인버터 VFD세일즈 포인트
1.I/O 기능
2. 프로그래밍 가능한 디지털 입력:ON-OFF 입력을 수용할 수 있는 4개의 터미널 제공
3. 프로그래밍 가능한 아날로그 입력:FV는 0~10V의 입력을 수용할 수 있습니다.FI는 0~10V 또는 0~20mA의 입력을 받아들일 수 있습니다.
4. 프로그래밍 가능한 오픈 컬렉터 출력: 1개의 출력 단자 제공(오픈 컬렉터 출력 또는 고속 펄스 출력)
5.Relay 출력: 1개의 출력 단자를 제공합니다.
6.아날로그 출력: 선택에 따라 출력 범위가 0/4~20mA 또는 0~10V가 될 수 있는 1개의 아날로그 출력 단자를 제공합니다.

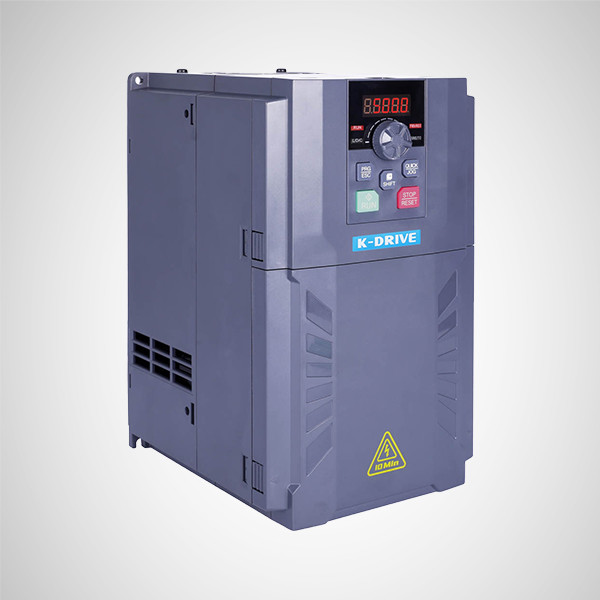

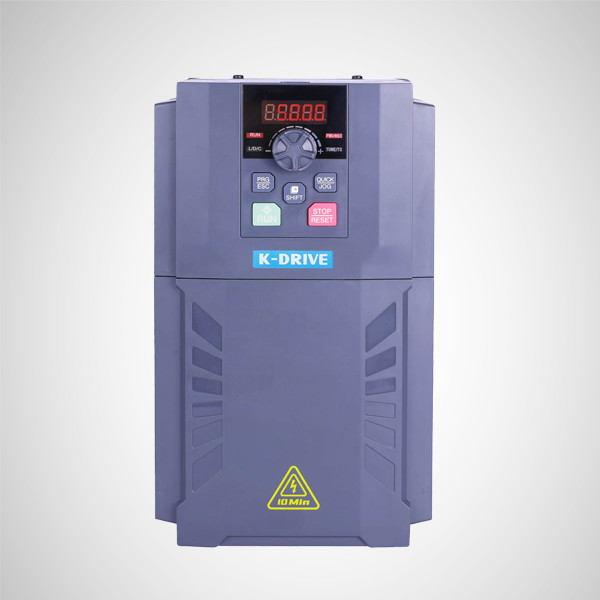

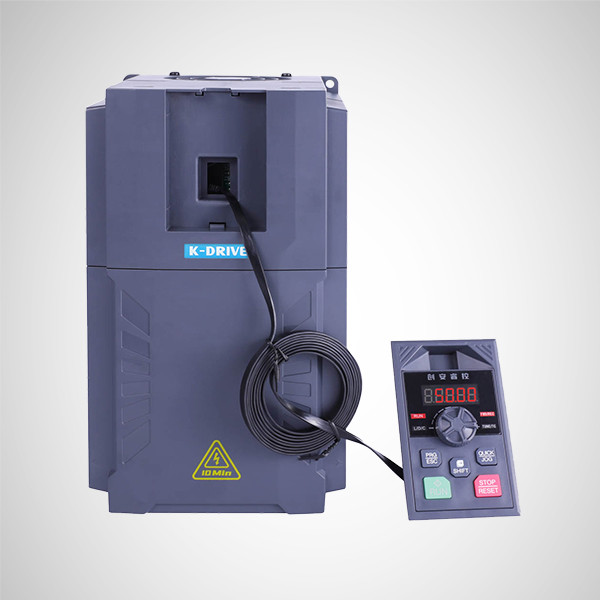

제품사진 (7.5KW)
단일 다중 속도 터미널 엘리베이터 컨트롤러
다중 세그먼트 변속 터미널이 하나만 있는 엘리베이터 컨트롤러의 경우 고속 세그먼트와 레이어 속도 세그먼트는 고속 터미널의 온-오프에 의해 제어됩니다.이러한 엘리베이터 컨트롤러와 주파수 변환기의 배선도는 다음과 같습니다.
단일 다중 속도 터미널 엘리베이터 컨트롤러
다중 세그먼트 변속 터미널이 하나만 있는 엘리베이터 컨트롤러의 경우 고속 세그먼트와 레이어 속도 세그먼트는 고속 터미널의 온-오프에 의해 제어됩니다.이러한 엘리베이터 컨트롤러와 주파수 변환기의 배선도는 다음과 같습니다.
이중 다중 속도 터미널 엘리베이터 컨트롤러
엘리베이터 사용 중 시스템의 전원 공급이 갑자기 중단되면 승객이 차 안에 갇힐 수 있습니다.
KD600E 시리즈 엘리베이터 인버터는 비상 정전 작동을 위한 비상 UPS 전원 공급 장치 작동을 지원할 수 있으며 인버터 단자 DI6에서 비상 신호를 수신할 수 있습니다.배선도는 다음과 같습니다.
폐쇄 루프 엘리베이터 제어
KD600E 시리즈 엘리베이터 인버터는 폐쇄 루프 제어를 지원할 수 있으며 다양한 인코더와 함께 사용할 수 있는 다양한 PG 카드를 제공합니다.PG 카드 정보는 KD600 시리즈 사용 설명서 5장을 참조하십시오.폐쇄 루프 엘리베이터 제어를 위한 엘리베이터 컨트롤러 및 주파수 변환기의 배선도는 다음 그림에 나와 있습니다.
KD600E 드라이버는 K-Drive 엘리베이터용 특수 주파수 변환기입니다.전압 및 주파수 분리 제어를 포함하여 V/f 제어를 제공합니다.
스마트하고 단순한 산업 자동화, 환경 친화적인 제품, 부가가치 솔루션을 옹호하는 추세에서 K-Drive는 R&D, 생산 및 지속적인 품질 개선에 적극적으로 투자하는 세계 최고의 드라이브 제조업체 중 하나로서 VFD, 풍력 변환기, 서보 드라이브, HEV/EV 드라이브와 같은 기술 중심의 성능 뛰어난 제품을 통해 고객이 에너지를 절약하고 한편으로는 지속 가능성을 통해 산업 생산성을 높이고 전체 가치 사슬 품질을 향상시킬 수 있도록 지원합니다. , 배달 및 서비스.
생산 과정에서 부품, 회로 기판 및 완제품에 대한 엄격한 품질 관리가 구현되어 결함 없는 제품을 보장합니다.
| 성능 | 일반 브랜드 | K-드라이브 |
|---|---|---|
| 적용 가능한 모터 | 비동기 모터 | 비동기/동기 모터 |
| 시동토크 | 2.0Hz, 150%(센서리스 벡터 제어) 0Hz, 180%(폐루프 벡터 제어) | 0.5Hz, 180%(센서리스 벡터 제어) 0Hz, 200%(폐루프 벡터 제어) |
| 속도 조절 범위 | 1:100(SVC), 1:1000(VC) | 1:200(SVC), 1:1000(VC) |
| 주변 온도(디레이팅 필요 없음) | -10-40ºC | -10-50ºC(대부분의 모델) |
| 정격 입력 전압 | 208VAC-400VAC | 208VAC-480VAC |
| 의사소통 | 모드버스 RTU//ASCII | Modbus RTU//ASCII Profibus-DP, CANopen 등 |
| 위치 제어(고정 길이 또는 각도 위치 지정) | × | √ |
| 약계자 제어 | × | √ |
| 온라인 자동 조정 | 온라인 | 온라인 및 오프라인 |
| 단기 램프 업 | 여행 | 여행 없음 |
| 맞춤형 기능(소프트웨어 및/또는 하드웨어) | 조달 불가능 또는 경험 없음 | 풍부한 경험으로 조달 가능 |
모든 드라이브는 선적 전에 잘 포장되어 항공 선적, 해상 운송 및 신속 배송에 적합합니다.고객은 지정된 포워더에 전화를 걸거나 전 세계 배송 서비스를 위해 K-Drive 물류 부서에 문의할 수 있습니다.
* 저전력 인버터는 골판지 상자에 포장되고 나머지는 합판 케이스에 포장됩니다.
* 고객의 요구 또는 K-Drive 전문 지식에 따라 전 세계적으로 다양한 운송 수단을 조달할 수 있습니다.
모델 번호, 기술 데이터, 적용 가능한 애플리케이션, 가격, 대리점 정책, 리드 타임 및/또는 맞춤형 기능 정보와 같은 주파수 인버터에 대한 자세한 내용은 문의 사항을 남겨주세요.
