RS485 Communicatie Besturend Type Stepper Drive
Sterke compatibiliteit en schaalbaarheid
Het is compatibel met pulssignaalinvoer en I/O interne besturingsmodus.Eén aandrijving heeft meerdere functies, waardoor er meer uitbreidingsmogelijkheden zijn, waardoor de systeemkosten aanzienlijk worden verlaagd.
RS485-communicatie
Met een RS485-communicatieverbinding, gebaseerd op het standaard ModbusRTU-protocol, kan het een meerassig RS485 motion control-netwerk ondersteunen.
DE-serie pulse-type closed-loop driver
"Closed-loop stepper"-aandrijfsysteem is de innovatieve integratie van closed-loop besturingstechnologie in de stappenmotor door Division volgens de marktvraag en vooruitzichten, waardoor een nieuwe A-drive voor prestaties ontstaat.Met succes de problemen van dislocatie en verloren stappen van het traditionele stappensysteem opgelost, en de snelheid en versnelling van de stappenmotor verder verbeterd, kan de kosten van het gebruik van apparatuur effectief verlagen.Stepping met gesloten lus heeft niet alleen dezelfde motorinstallatiegrootte als traditionele stepping 28/36/42/57/60/86/110/130 mm, enz., maar ook eenvoudig en gemakkelijk in te stellen, de prestaties zijn verbeterd met meer dan 50% vergeleken met de traditionele stepping, en de prijs is minder dan de helft van de AC-servo.Het is de eerste keuze voor servotoepassingen met gemiddelde en lage snelheid!

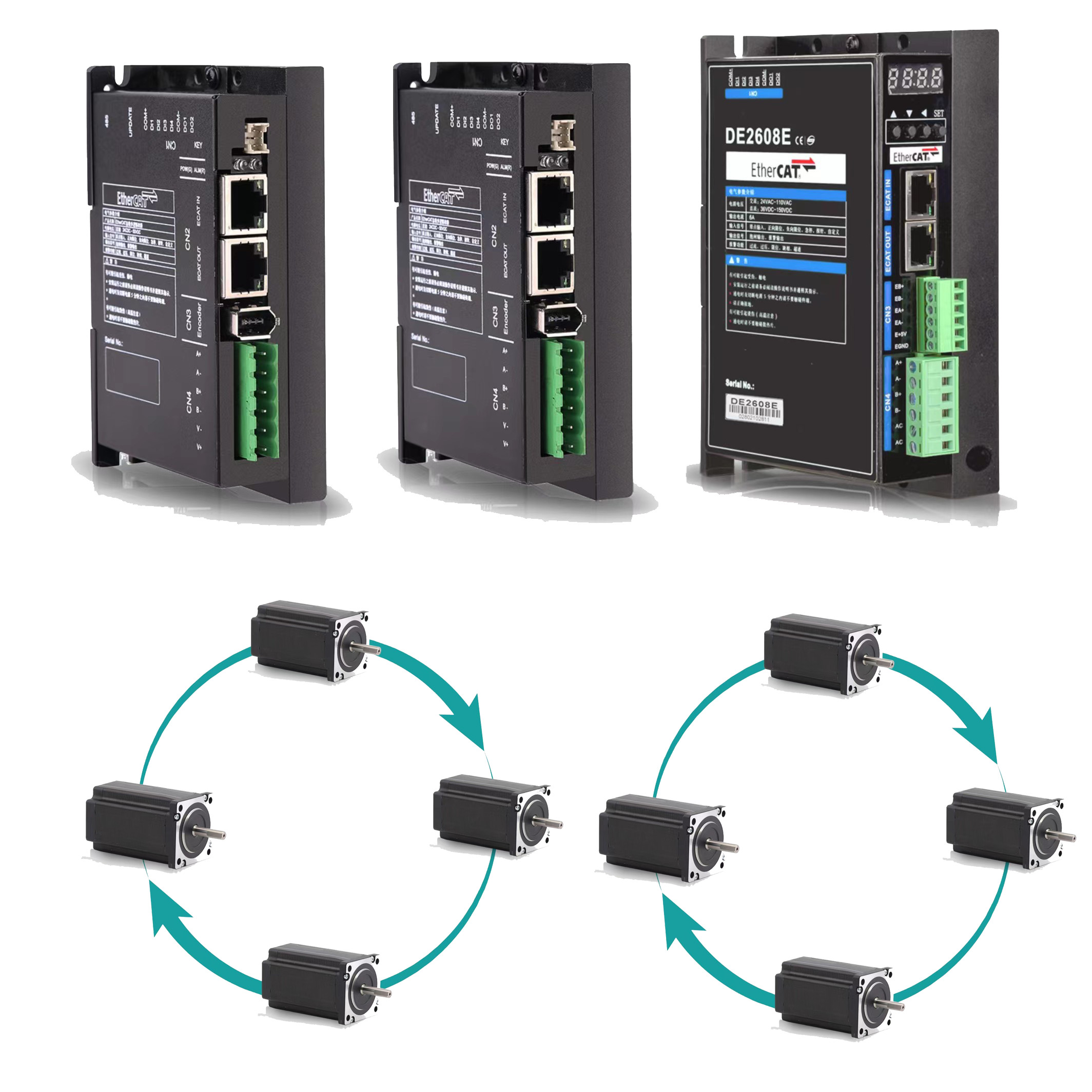

EtherCAT veldbus CIosed Loop Step Drive
Productoverzicht
EtherCAT-serie bus-type stepper-producten zijn bus-type stepper-drivers die een buscommunicatiefunctie toevoegen op basis van de originele hoogspanningspuls-type stepper-drivers.Pick Met behulp van de EtherCAT-buscommunicatie-interface, gebaseerd op de EtherCAT-slavetechnologie, realiseert de transmissiesnelheid van 100Mb/s de real-time besturing en real-time datatransmissie van het servosysteem.alleen ondersteuning voor CSP, HM-bedrijfsmodus.De aandrijfspanning is AC200V ~ 240V en is geschikt voor verschillende soorten driefasige hybride stepper met een stroom van minder dan 7,0 A en een buitendiameter van 86 ~ 130 mm in de motor.Vergeleken met de traditionele pulsservodriver is de driver vooral geschikt voor toepassingen in langeafstands-, meerassige koppelingstoepassingen, zoals manipulatoren, verpakkingsmachines, enz. De bedrading kan aanzienlijk worden verminderd en de betrouwbaarheid van de werking van de aandrijving kan worden verbeterd.

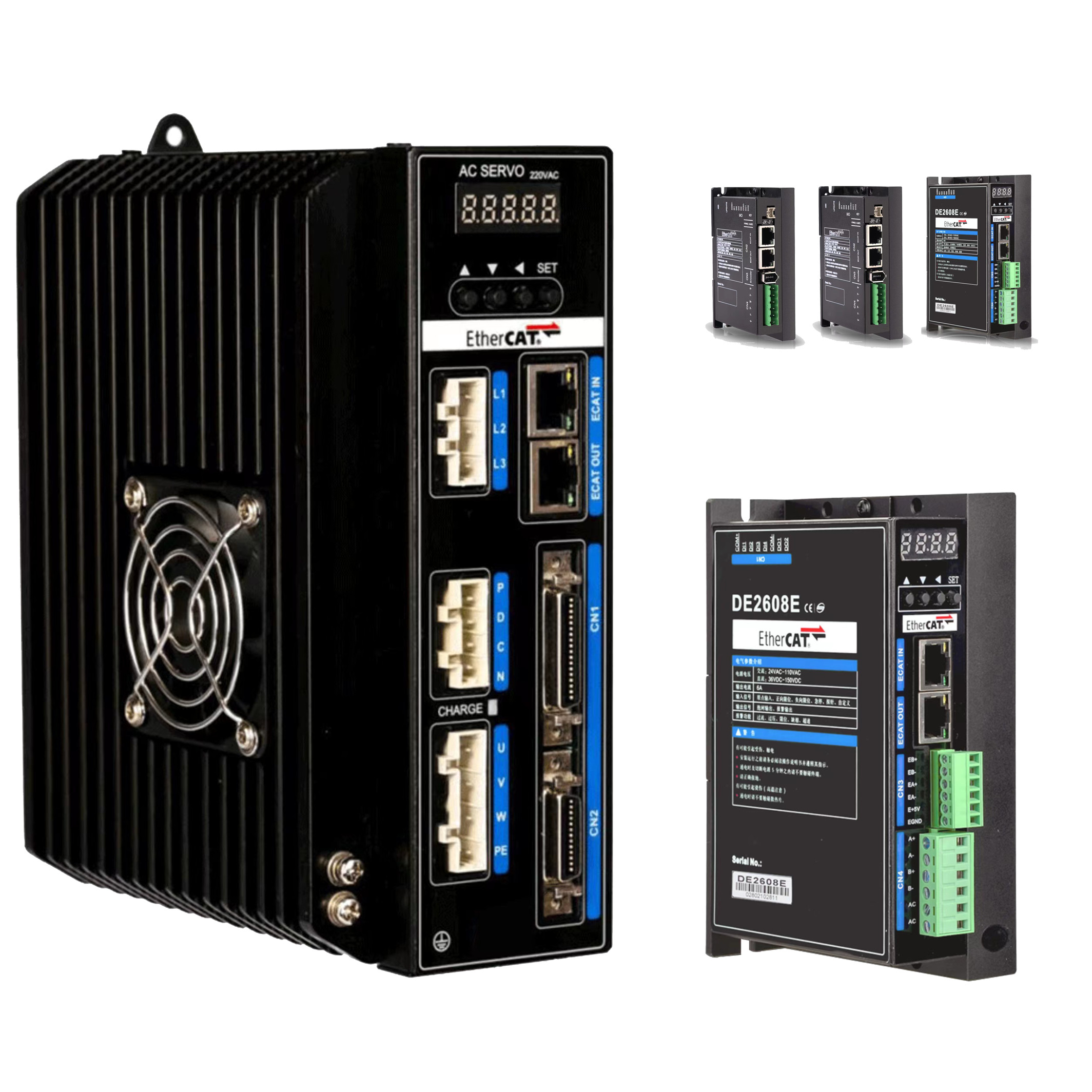

Stepper-stuurprogramma met gesloten lus van het bustype
EtherCAT-serie bus-type closed-loop stepping-producten zijn bus-type closed-loop stepping-producten die buscommunicatiefunctie toevoegen op basis van DE-serie high-performance stepping closed-loop drivers.drive.Met behulp van de EtherCAT-buscommunicatie-interface, gebaseerd op de EtherCAT-slavetechnologie, realiseert de transmissiesnelheid van 100Mb / s de real-time besturing en real-time gegevens van de stappensysteemtransmissie.Het heeft de voordelen van hoge prestaties, hoge transmissiesnelheid en zeer betrouwbare communicatie.De EtherCAT-serie kan 20/28/42/57/60/86 en andere stappenmotoren met gesloten lus met flensframe aandrijven.De driver heeft een overvloed aan invoer- en uitvoerinterfaces en ondersteunt CSP-, PP- en HM-bedrijfsmodi.In vergelijking met conventionele pulsaandrijvingen is deze aandrijving bijzonder geschikt voor. Het kan de bedrading sterk verminderen en de betrouwbaarheid van de werking van de aandrijving verhogen.
In de trend van het bepleiten van slimme en eenvoudige industriële automatisering, milieuvriendelijke producten, oplossingen met toegevoegde waarde, is K-Drive, als een van 's werelds toonaangevende fabrikanten van aandrijvingen die agressief investeert in R&D, productie en continue kwaliteitsverbetering, goed gepositioneerd om zijn klanten met technologiegedreven, prestatie-uitstekende producten zoals VFD's, windenergie-omzetters, servoaandrijvingen, HEV/EV-aandrijvingen, die haar klanten helpen energie te besparen en de industriële productiviteit te verhogen met enerzijds duurzaamheid en de kwaliteit van hun gehele waardeketen te verbeteren , bezorging en diensten aan de andere kant.
Tijdens de productie wordt een strenge kwaliteitscontrole toegepast op componenten, printplaten en de afgewerkte goederen, waardoor producten zonder defecten worden gegarandeerd.
| Prestatie | Gangbare merken | K-schijf |
|---|---|---|
| Toepasselijke motoren | Asynchrone motoren | Asynchrone/synchrone motoren |
| Startkoppel | 2,0 Hz, 150% (sensorloze vectorregeling) 0 Hz, 180% (vectorregeling met gesloten lus) | 0,5 Hz, 180% (vectorbesturing zonder sensor) 0 Hz, 200% (vectorbesturing met gesloten lus) |
| Snelheid instelbaar bereik | 1:100 (SVC), 1:1000 (VC) | 1:200 (SVC), 1:1000 (VC) |
| Omgevingstemperatuur (geen reductie vereist) | -10-40ºC | -10-50ºC (voor de meeste modellen) |
| Nominale ingangsspanning | 208VAC-400VAC | 208VAC-480VAC |
| Communicatie | Modbus RTU//ASCII | Modbus RTU//ASCII Profibus-DP, CANopen, enz. |
| Positieregeling (vaste lengte of hoekpositionering) | × | √ |
| Veldverzwakking controle | × | √ |
| Autotune online | Online | Online offline |
| Opstarten van korte duur | Reis | Geen reis |
| Aangepaste functies (software en/of hardware) | Onbereikbaar of geen ervaring | Verkrijgbaar met rijke ervaring |
Het installeren van een stappenmotor omvat een aantal stappen:
Kies de juiste stappenmotor voor uw project: er zijn veel soorten stappenmotoren beschikbaar, dus kies er een die voldoet aan uw projectvereisten op het gebied van koppel, snelheid, grootte en andere specificaties.
Monteer de motor: Stappenmotoren hebben meestal montagegaten in hun behuizing, dus gebruik schroeven en moeren om de motor aan een frame of beugel te bevestigen.Zorg ervoor dat de motor stevig is gemonteerd en niet wiebelt of beweegt.
Bedraad de motor: Stappenmotoren hebben vier of meer draden die moeten worden aangesloten op een motorbesturing of controller.De draden kunnen een kleurcode hebben, dus volg de instructies van de fabrikant om de draden correct aan te sluiten.
Installeer de motordriver: een stappenmotordriver zet het signaal van een microcontroller om in de reeks signalen die nodig zijn om de motor te besturen.Afhankelijk van de motordriver die u gebruikt, moet u mogelijk draden aan de driver solderen of een stekkerbus gebruiken om de draden aan te sluiten.
Test de motor: als je alles correct hebt aangesloten, kun je de motor testen door een eenvoudig programma of script uit te voeren dat signalen naar de motorbestuurder stuurt om de motor te laten bewegen.Als de motor niet beweegt of vreemde geluiden maakt, controleer dan uw bedrading en aansluitingen om er zeker van te zijn dat alles correct is.
Over het algemeen vereist het installeren van een stappenmotor enige elektrische en mechanische basisvaardigheden, maar het is niet al te ingewikkeld.Als je niet zeker bent van een van de stappen of nog nooit met stappenmotoren hebt gewerkt, kan het nuttig zijn om een tutorial te raadplegen of advies in te winnen bij iemand met ervaring op dit gebied.
