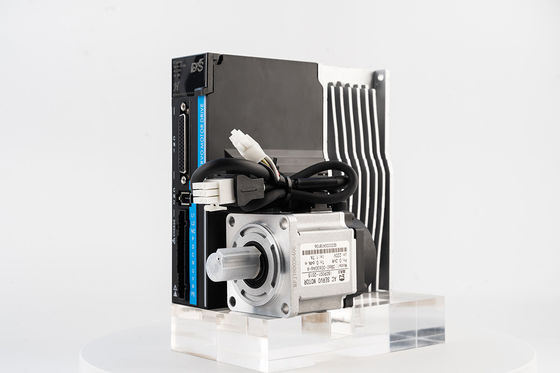

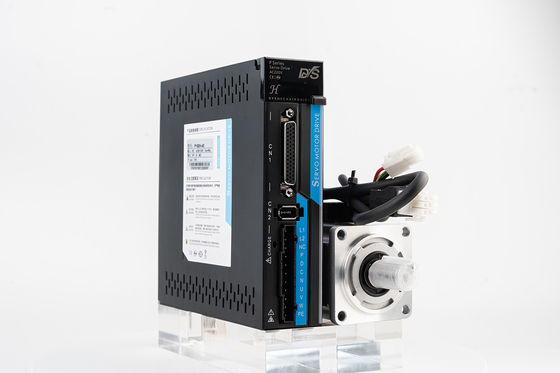

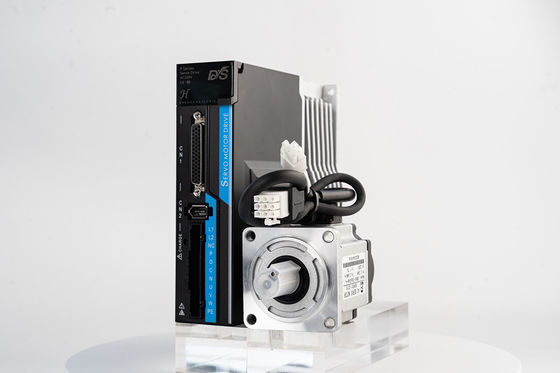

Sistema servo de CA tipo pulso
Fuertes funciones de control de movimiento interno que pueden realizar modos de control de posición, velocidad, par y búsqueda de referencia.También es compatible con el control de E/S y el protocolo Modbus RTU estándar.Puede reemplazar parcialmente al PLC, lo que ayuda a ahorrar costos.
Unidades de la serie P100S como ejemplo:
Accionamientos de la serie P300 como ejemplo:
Servos de CA de campo de bus EtherCAT
Ejemplo de cableado del sistema
Dimensión
Especificación de la unidad
En la tendencia de promover la automatización industrial simple e inteligente, productos amigables con el medio ambiente, soluciones de valor agregado, K-Drive, como uno de los principales fabricantes de unidades del mundo que invierte agresivamente en investigación y desarrollo, producción y mejora continua de la calidad, está bien posicionado para brindar su clientes con productos de rendimiento excepcional impulsados por la tecnología, como VFD, convertidores de energía eólica, servoaccionamientos, accionamientos HEV/EV, ayudando a sus clientes a ahorrar energía y aumentar la productividad industrial con la sostenibilidad por un lado, y mejorando la calidad de toda su cadena de valor , entrega y servicios por otro lado.
| Actuación | marcas comunes | K-Drive |
|---|---|---|
| Motores aplicables | Motores asíncronos | Motores asíncronos/sincrónicos |
| Par de arranque | 2,0 Hz, 150 % (control vectorial sin sensor) 0 Hz, 180 % (control vectorial de bucle cerrado) | 0,5 Hz, 180 % (control vectorial sin sensor) 0 Hz, 200 % (control vectorial de bucle cerrado) |
| Rango de velocidad ajustable | 1:100 (SVC), 1:1000 (VC) | 1:200 (SVC), 1:1000 (VC) |
| Temperatura ambiente (no se requiere reducción de potencia) | -10-40ºC | -10-50ºC (para la mayoría de los modelos) |
| Voltaje nominal de entrada | 208VAC-400VAC | 208VAC-480VAC |
| Comunicación | ModbusRTU//ASCII | Modbus RTU//ASCII Profibus-DP, CANopen, etc. |
| Control de posición (longitud fija o posicionamiento angular) | × | √ |
| Control de debilitamiento de campo | × | √ |
| Autoajuste en línea | En línea | Conectado desconectado |
| Aumento a corto plazo | Viaje | sin viaje |
| Funciones personalizadas (software y/o hardware) | Improvisable o sin experiencia | Procurable con rica experiencia |
En producción, se implementa un riguroso control de calidad en los componentes, placas de circuitos y productos terminados, asegurando productos sin defectos.
Fuente de alimentación: asegúrese de que la fuente de alimentación coincida con los requisitos de voltaje y frecuencia del servomotor de CA.Esta información generalmente se puede encontrar en la hoja de datos del motor.
Cableado: Conecte la fuente de alimentación a los terminales de entrada de alimentación del motor.El cableado debe realizarse de acuerdo con las instrucciones del fabricante, generalmente indicadas en la hoja de datos del motor.
Dispositivo de retroalimentación: conecte el dispositivo de retroalimentación, como un codificador o resolver, a los terminales apropiados en el motor.Nuevamente, consulte la hoja de datos del motor para obtener instrucciones específicas.
Drive: Conecte el motor al drive que controlará su velocidad y posición.El accionamiento debe ser compatible con el motor y proporcionar las señales de control necesarias.Algunas unidades pueden requerir cableado adicional, como conexiones para resistencias de frenado o circuitos de seguridad.
Control: Finalmente, conecte el variador al controlador que enviará comandos al motor.Este puede ser un controlador independiente o un sistema basado en computadora.El controlador debe programarse para enviar las señales apropiadas al variador según el perfil de movimiento deseado.
