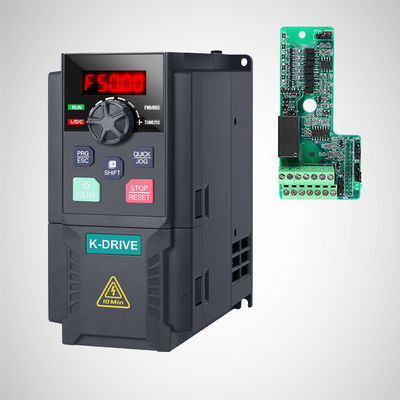

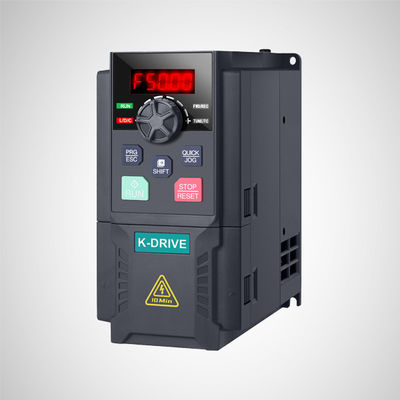

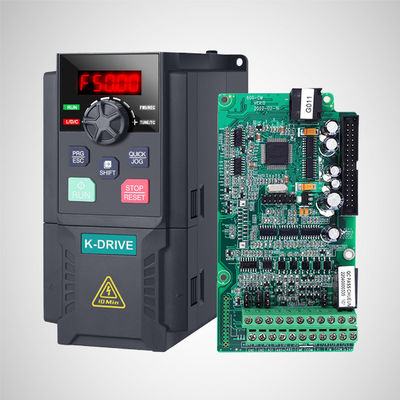

Μετατροπείς μεταβλητής συχνότητας 380V 11KW 15KW 18,5KW για μοτέρ AC
1.Συνάρτηση επιβράδυνσης πάνω από διέγερση
Το λογισμικό ακριβούς πλατφόρμας θερμικής προσομοίωσης διασφαλίζει την αξιοπιστία της θερμικής προσομοίωσης.
Κάθε μετατροπέας KD600 έχει υποβληθεί σε δοκιμή θερμικής προσομοίωσης και μόνο το φυσικό πρωτότυπο αναπτύσσεται εντός του πεδίου εφαρμογής των απαιτήσεων σχεδιασμού ασφάλειας θερμικής προσομοίωσης.Μετά την πραγματική δοκιμή, τα αποτελέσματα της θερμικής προσομοίωσης είναι πολύ κοντά στα αποτελέσματα της φυσικής δοκιμής.Στην κατάσταση οριακής δοκιμής, η θερμική προσομοίωση μπορεί να αντικαταστήσει την πραγματική προσομοίωση φορτίου και ένα επιπλέον στρώμα επιστημονικής θερμικής δοκιμής.
2.Ισχυρά χαρακτηριστικά ροπής
Ισχυρή ροπή στα 0 Hz, χωρίς αισθητήρες ή συσκευές ανάδρασης.Μέχρι πρόσφατα, ο έλεγχος χωρίς αισθητήρες ήταν απρόσιτος για τους σύγχρονους κινητήρες.
Η σειρά KD600 παρέχει ισχυρό αλγόριθμο ροπής εκκίνησης χωρίς να βασίζεται σε αισθητήρες πόλων ή ανάδραση κινητήρα.
Ο διανυσματικός έλεγχος ρεύματος υψηλής απόδοσης επιτυγχάνει ισχυρή ροπή εκκίνησης με έναν επαγωγικό κινητήρα.
| Μοντέλο | Βαθμολογία ισχύος | Τάση εισόδου | Έξοδος FREQ | Τύπος |
|---|---|---|---|---|
| Σειρά KD600 | 0,4kW-900kW | 208-240V / 380-480V 690V ±10% | 0,00-3200,00Hz | Μετατροπείς DC/AC σε AC |
Χάρη σε εξελιγμένους μηχανικούς, επιστημονική ικανότητα παραγωγής, αυστηρά συστήματα ποιοτικού ελέγχου και ομάδα διαχείρισης, οι μετατροπείς συχνότητας K-Drive είναι εξοπλισμένοι με προηγμένα χαρακτηριστικά, μερικά από τα οποία παρατίθενται παρακάτω:
01.Ροπή εκκίνησης: 180% στα 0,5 Hz (μοτίβο V/f, σχέδιο SVC).
02.Ρυθμιζόμενο εύρος ταχύτητας: 1: 100 (μοτίβο V/f, μοτίβο SVC).
03.Ακρίβεια ταχύτητας: +/-0,5% (μοτίβο V/f), +/-0,2% (μοτίβο SVC);
04.Δυνατότητα υπερφόρτωσης: 150% 1 λεπτό, 180% 10 δευτερόλεπτα.
05.Άφθονες πηγές εντολών συχνότητας.
06.Διαφορετικά τερματικά εισόδου και εξόδου.
07.Θερμοκρασία περιβάλλοντος: -10°C~50°C;
08.Περιορισμός ροπής υψηλής ακρίβειας, έλεγχος PID διαδικασίας, έλεγχος πολλαπλών ταχυτήτων, έλεγχος πέδησης συστολής, έλεγχος αποδυνάμωσης πεδίου, προστασία από όλες τις πλευρές κ.λπ.
09.Ο αυτόματος συντονισμός ηλεκτρονικών και εκτός σύνδεσης των παραμέτρων κινητήρα μπορεί να πραγματοποιηθεί και οι δύο.
10.Η εξαιρετικά σύντομη επιτάχυνση μπορεί να πραγματοποιηθεί χωρίς κανένα ταξίδι, όπως 0,1 δευτ. ή 0 δευτ. από 0 Hz έως 50 Hz.
| Τροφοδοσία ρεύματος (L1/L,L2,L3/N) | |
|---|---|
| Τάση τροφοδοσίας | 208-240V ±10% 380-480V 690V ±10% |
| Συχνότητα πηγής ισχύος | 50/60Hz ± 5% |
| Συντελεστής ισχύος μετατόπισης (cos φ) | (>0,98) |
| Δεδομένα εξόδου (U, V, W) | |
|---|---|
| Τάση / συχνότητα εξόδου | 0-100% της τάσης τροφοδοσίας / 0,00-600,00 Hz ή προσαρμοσμένη |
| Ώρα ράμπας | 0,01-60000 δευτ |
Σημείωση:Μπορεί να παρασχεθεί ρεύμα 150% για 1 λεπτό, 180% για 10 δευτερόλεπτα.Υψηλότερη βαθμολογία υπερφόρτωσης επιτυγχάνεται με το υπερμεγέθυνση της μονάδας.
| Ψηφιακή είσοδος | |
|---|---|
| Προγραμματιζόμενες ψηφιακές είσοδοι | 5 |
| Λογική | NPN ή PNP |
| Επίπεδο τάσης | 22 - 26 V |
| Αναλογική είσοδος | |
| Αναλογικές είσοδοι | 2 |
| Λειτουργίες | Τάση ή ρεύμα |
| Επίπεδο | 0 έως +10 V, 0/4 έως 20 mA (με δυνατότητα κλιμάκωσης) |
| Αυτόματη διόρθωση | ΝΑΙ |
| Έξοδος ρελέ | |
| Προγραμματιζόμενες εξόδους ρελέ | 1 |
| RA - RB / TA - TB | Κλείσιμο κανονικά |
| RA - RC / TA - TC | Κανονικά ανοιχτό |
| Χωρητικότητα επαφής | 250 V AC / 3A, 30 V DC / 3 A |
| Διασύνδεση τερματικού 485 | |
| 485+ / 485- | Ρυθμός: 4800/9600/19200/38400/57600/115200 bps Μέγ.απόσταση: 500 μ |
| GND | Απομονωμένη από COM |
| Περιβάλλων | |
| Δόνηση | Λιγότερο από 5,9 m/s² (0,6 g) |
| Υγρασία | Σχετική υγρασία 5% - 95 %.Χωρίς συμπύκνωση |
| Διαβρωτικό περιβάλλον | 3C3 |
| Θερμοκρασία περιβάλλοντος | -10 ºC - 50 ºC |
| Υψόμετρο | 0 - 2.000 μ |
| Το ονομαστικό ρεύμα εξόδου μειώνεται 1% κάθε 100 m πάνω από 1.000 m | |
| Θερμοκρασία αποθήκευσης | -40 - +70 ºC |
| Αποδοτικότητα | Απόδοση σε ονομαστικούς ενισχυτές: ≥93% |
| Βαθμός IP | IP20 |
| Μέθοδος ψύξης | Αναγκαστική ψύξη αέρα |
| Επικοινωνία Fieldbus | |
| Modbus RTU, Modbus ASCII | Ενσωματωμένο |
Οι δίσκοι KD600 είναι οικονομικές σειρές στο K-Drive.Προσφέρουν έλεγχο V/f, συμπεριλαμβανομένου του ελέγχου διαχωρισμού τάσης και συχνότητας, προσαρμόσιμο σε διάφορες βιομηχανικές εφαρμογές εάν δεν απαιτείται έλεγχος διανυσμάτων χωρίς αισθητήρα, συμπεριλαμβανομένων μηχανών εκτύπωσης, μηχανών συσκευασίας, αντλιών, ανεμιστήρων και φυσητήρων κ.λπ.
