Έλεγχος ταχύτητας κινητήρα VFD Μεταβλητή μονάδα δίσκου συχνότητας με αλγόριθμο GPRS και SVC

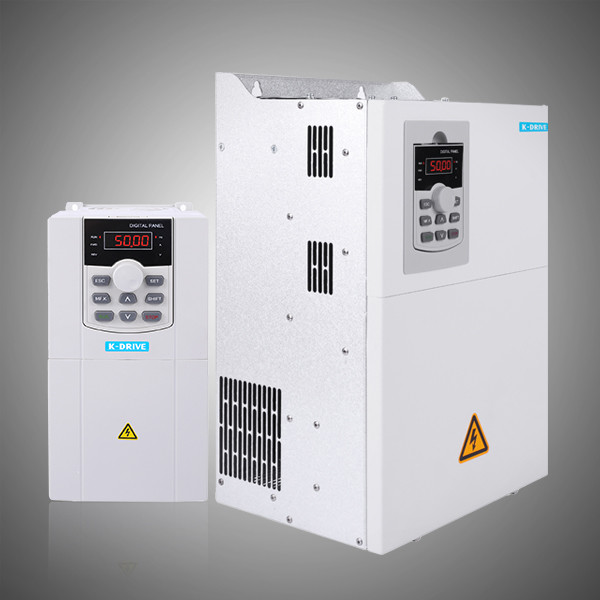

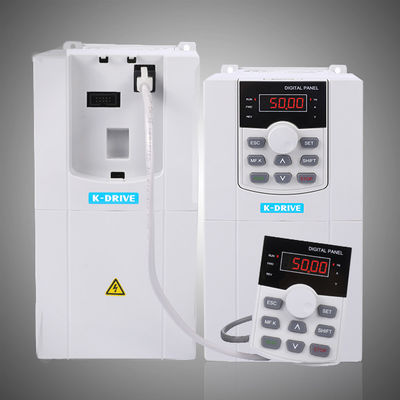

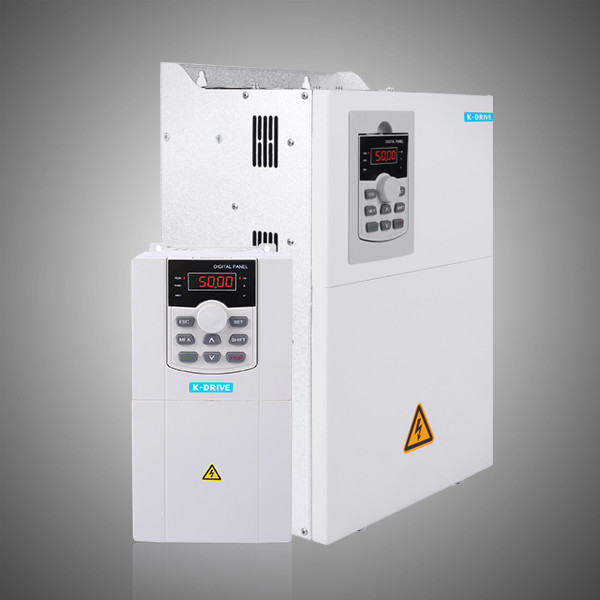

1. Χαρακτηριστικά προϊόντος της σειράς KD600S για αναφορά
1) Ανεξάρτητος σχεδιασμός σκόνης αέρα, αποτρέποντας αποτελεσματικά την είσοδο σκόνης στον μετατροπέα, προκαλώντας βραχυκύκλωμα και άλλα σφάλματα και βελτιώνοντας την αξιοπιστία.Επιπλέον, το είδος του σχεδιασμού μπορεί να βοηθήσει στην παράταση της διάρκειας ζωής του προϊόντος.
2) Το K-EASY συνεχίζει να κάνει τις εφαρμογές ακόμη μικρότερες συνδυάζοντας τον συμπαγή σχεδιασμένο δίσκο με τον ελαφρύ, αποδοτικό σχεδιασμό ενός σύγχρονου κινητήρα.
3) Ακρίβεια υψηλής ταχύτητας και μεγάλο εύρος ταχύτητας Ακρίβεια σταθερής ταχύτητας: ±0,5% (SVC), ±0,02% (VC) Εύρος ταχυτήτων: 1:200 (SVC), 1:1000 (VC) Δυνατότητα υπερφόρτωσης μεγάλου φορτίου: 110% ονομαστική ρεύμα για μακροχρόνια σταθερή λειτουργία 150% ονομαστικό ρεύμα για 1 λεπτό 180% ονομαστικό ρεύμα 10s
| Μοντέλο | Βαθμολογία ισχύος | Τάση εισόδου | Έξοδος FREQ | Τύπος |
|---|---|---|---|---|
| Σειρά KD600S | 0,4kW-400kW | 208-240V / 380-480V ±10% | 0,00-3200,00Hz | Μετατροπείς DC/AC σε AC |
Χάρη σε εξελιγμένους μηχανικούς, επιστημονική ικανότητα παραγωγής, αυστηρά συστήματα ποιοτικού ελέγχου και ομάδα διαχείρισης, οι μετατροπείς συχνότητας K-Drive είναι εξοπλισμένοι με προηγμένα χαρακτηριστικά, μερικά από τα οποία παρατίθενται παρακάτω:
01.Ροπή εκκίνησης: 180% στα 0,5 Hz (μοτίβο V/f, σχέδιο SVC).
02.Ρυθμιζόμενο εύρος ταχύτητας: 1: 100 (μοτίβο V/f, μοτίβο SVC).
03.Ακρίβεια ταχύτητας: +/-0,5% (μοτίβο V/f), +/-0,2% (μοτίβο SVC);
04.Δυνατότητα υπερφόρτωσης: 150% 1 λεπτό, 180% 10 δευτερόλεπτα.
05.Άφθονες πηγές εντολών συχνότητας.
06.Διαφορετικά τερματικά εισόδου και εξόδου.
07.Θερμοκρασία περιβάλλοντος: -10°C~50°C;
08.Περιορισμός ροπής υψηλής ακρίβειας, έλεγχος PID διαδικασίας, έλεγχος πολλαπλών ταχυτήτων, έλεγχος πέδησης συστολής, έλεγχος αποδυνάμωσης πεδίου, προστασία από όλες τις πλευρές κ.λπ.
09.Ο αυτόματος συντονισμός ηλεκτρονικών και εκτός σύνδεσης των παραμέτρων κινητήρα μπορεί να πραγματοποιηθεί και οι δύο.
10.Η εξαιρετικά σύντομη επιτάχυνση μπορεί να πραγματοποιηθεί χωρίς κανένα ταξίδι, όπως 0,1 δευτ. ή 0 δευτ. από 0 Hz έως 50 Hz.
| Τροφοδοσία ρεύματος (L1/L,L2,L3/N) | |
|---|---|
| Τάση τροφοδοσίας | 208-240V ±10% 380-480V 690V ±10% |
| Συχνότητα πηγής ισχύος | 50/60Hz ± 5% |
| Συντελεστής ισχύος μετατόπισης (cos φ) | (>0,98) |
| Δεδομένα εξόδου (U, V, W) | |
|---|---|
| Τάση / συχνότητα εξόδου | 0-100% της τάσης τροφοδοσίας / 0,00-600,00 Hz ή προσαρμοσμένη |
| Ώρα ράμπας | 0,01-60000 δευτ |
Σημείωση:Μπορεί να παρασχεθεί ρεύμα 150% για 1 λεπτό, 180% για 10 δευτερόλεπτα.Υψηλότερη βαθμολογία υπερφόρτωσης επιτυγχάνεται με το υπερμεγέθυνση της μονάδας.
| Ψηφιακή είσοδος | |
|---|---|
| Προγραμματιζόμενες ψηφιακές είσοδοι | 5 |
| Λογική | NPN ή PNP |
| Επίπεδο τάσης | 22 - 26 V |
| Αναλογική είσοδος | |
| Αναλογικές είσοδοι | 2 |
| Λειτουργίες | Τάση ή ρεύμα |
| Επίπεδο | 0 έως +10 V, 0/4 έως 20 mA (με δυνατότητα κλιμάκωσης) |
| Αυτόματη διόρθωση | ΝΑΙ |
| Έξοδος ρελέ | |
| Προγραμματιζόμενες εξόδους ρελέ | 1 |
| RA - RB / TA - TB | Κλείσιμο κανονικά |
| RA - RC / TA - TC | Κανονικά ανοιχτό |
| Χωρητικότητα επαφής | 250 V AC / 3A, 30 V DC / 3 A |
| Διασύνδεση τερματικού 485 | |
| 485+ / 485- | Ρυθμός: 4800/9600/19200/38400/57600/115200 bps Μέγ.απόσταση: 500 μ |
| GND | Απομονωμένη από COM |
| Περιβάλλων | |
| Δόνηση | Λιγότερο από 5,9 m/s² (0,6 g) |
| Υγρασία | Σχετική υγρασία 5% - 95 %.Χωρίς συμπύκνωση |
| Διαβρωτικό περιβάλλον | 3C3 |
| Θερμοκρασία περιβάλλοντος | -10 ºC - 50 ºC |
| Υψόμετρο | 0 - 2.000 μ |
| Το ονομαστικό ρεύμα εξόδου μειώνεται 1% κάθε 100 m πάνω από 1.000 m | |
| Θερμοκρασία αποθήκευσης | -40 - +70 ºC |
| Αποδοτικότητα | Απόδοση σε ονομαστικούς ενισχυτές: ≥93% |
| Βαθμός IP | IP20 |
| Μέθοδος ψύξης | Αναγκαστική ψύξη αέρα |
| Επικοινωνία Fieldbus | |
| Modbus RTU, Modbus ASCII | Ενσωματωμένο |
Οι δίσκοι KD600S είναι οικονομικές σειρές στο K-Drive.Προσφέρουν έλεγχο V/f, συμπεριλαμβανομένου του ελέγχου διαχωρισμού τάσης και συχνότητας, προσαρμόσιμο σε διάφορες βιομηχανικές εφαρμογές εάν δεν απαιτείται έλεγχος διανυσμάτων χωρίς αισθητήρα, συμπεριλαμβανομένων μηχανών εκτύπωσης, μηχανών συσκευασίας, αντλιών, ανεμιστήρων και φυσητήρων κ.λπ.
|
|
|
| Μεταφορείς | Φυγόκεντροι | Μηχανήματα επεξεργασίας τροφίμων |
|
|
|
| Γοβάκια | Θαυμαστές | Περισσότερο … |
Στην τάση να υποστηρίζει τον έξυπνο και απλό βιομηχανικό αυτοματισμό, τα φιλικά προς το περιβάλλον προϊόντα, τις λύσεις προστιθέμενης αξίας, η K-Drive, ως ένας από τους κορυφαίους κατασκευαστές μονάδων δίσκου στον κόσμο που επενδύουν επιθετικά στην Ε&Α, την παραγωγή και τη συνεχή βελτίωση της ποιότητας, είναι σε καλή θέση να παρέχει πελάτες με προϊόντα υψηλής απόδοσης με γνώμονα την τεχνολογία, όπως VFD, μετατροπείς αιολικής ενέργειας, σερβομηχανές, μονάδες HEV/EV, βοηθώντας τους πελάτες της να εξοικονομήσουν ενέργεια και να αυξήσουν τη βιομηχανική παραγωγικότητα με βιωσιμότητα, αφενός, και ενισχύοντας ολόκληρη την ποιότητα της αλυσίδας αξίας τους , παράδοση και υπηρεσίες από την άλλη.
Στην παραγωγή, εφαρμόζεται αυστηρός ποιοτικός έλεγχος στα εξαρτήματα, τις πλακέτες κυκλωμάτων και τα τελικά προϊόντα, διασφαλίζοντας τα προϊόντα χωρίς ελαττώματα.
| Εκτέλεση | Κοινές μάρκες | K-Drive |
|---|---|---|
| Εφαρμόσιμοι κινητήρες | Ασύγχρονοι κινητήρες | Ασύγχρονοι/σύγχρονοι κινητήρες |
| Ροπή εκκίνησης | 2,0Hz, 150% (διανυσματικός έλεγχος χωρίς αισθητήρα) 0Hz, 180% (διανυσματικός έλεγχος κλειστού βρόχου) | 0,5Hz, 180% (διανυσματικός έλεγχος χωρίς αισθητήρα) 0Hz, 200% (διανυσματικός έλεγχος κλειστού βρόχου) |
| Ρυθμιζόμενο εύρος ταχύτητας | 1:100 (SVC), 1:1000 (VC) | 1:200 (SVC), 1:1000 (VC) |
| Θερμοκρασία περιβάλλοντος (δεν απαιτείται υποβάθμιση) | -10-40ºC | -10-50ºC (για τα περισσότερα μοντέλα) |
| Ονομαστική τάση εισόδου | 208VAC-400VAC | 208VAC-480VAC |
| Επικοινωνία | Modbus RTU//ASCII | Modbus RTU//ASCII Profibus-DP, CANopen, κ.λπ. |
| Έλεγχος θέσης (σταθερό μήκος ή γωνιακή τοποθέτηση) | × | √ |
| Έλεγχος αποδυνάμωσης πεδίου | × | √ |
| Autotune online | Σε σύνδεση | Online & Offline |
| Σύντομη ράμπα | Ταξίδι | Κανένα ταξίδι |
| Προσαρμοσμένες δυνατότητες (λογισμικό ή/και υλικό) | Ακατάλληλη ή καθόλου εμπειρία | Προμηθευόμενος με πλούσια εμπειρία |
Όλες οι μονάδες δίσκου είναι καλά συσκευασμένες πριν από την αποστολή, κατάλληλες για αεροπορική αποστολή, θαλάσσια μεταφορά και ταχεία παράδοση.Οι πελάτες μπορούν να καλέσουν τον δικό της διορισμένο μεταφορέα ή να συμβουλευτούν το τμήμα logistics της K-Drive για υπηρεσίες αποστολής σε όλο τον κόσμο.
* Οι μετατροπείς χαμηλής ισχύος είναι συσκευασμένοι σε χάρτινο κουτί και άλλοι σε θήκες από κόντρα πλακέ.
* Πληθώρα μεταφορών που μπορούν να προμηθεύονται παγκοσμίως σύμφωνα με τη ζήτηση των πελατών ή την τεχνογνωσία του K-Drive.
Αφήστε μας ένα ερώτημα για περισσότερες λεπτομέρειες σχετικά με τους μετατροπείς συχνότητας, όπως πληροφορίες για τους αριθμούς μοντέλων, τα τεχνικά δεδομένα, την ισχύουσα εφαρμογή, τις τιμές, την πολιτική διανομέα, τον χρόνο παράδοσης και/ή την προσαρμοσμένη λειτουργικότητα.
