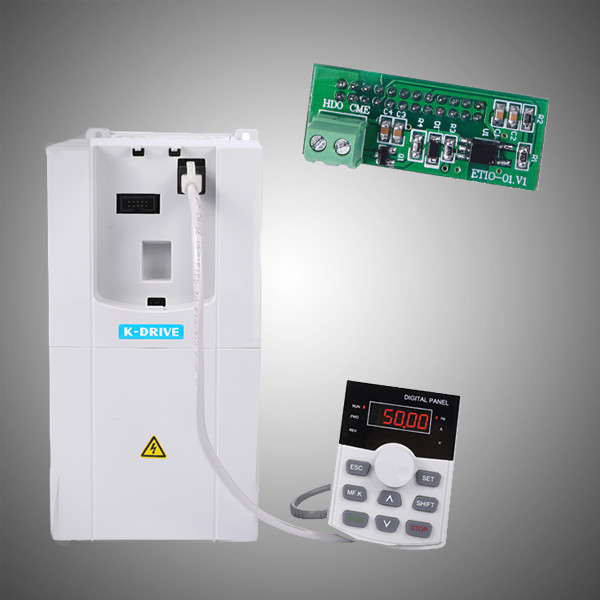

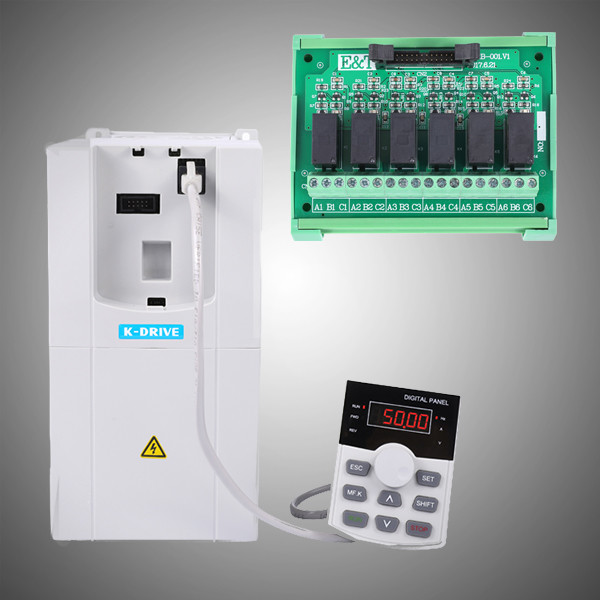

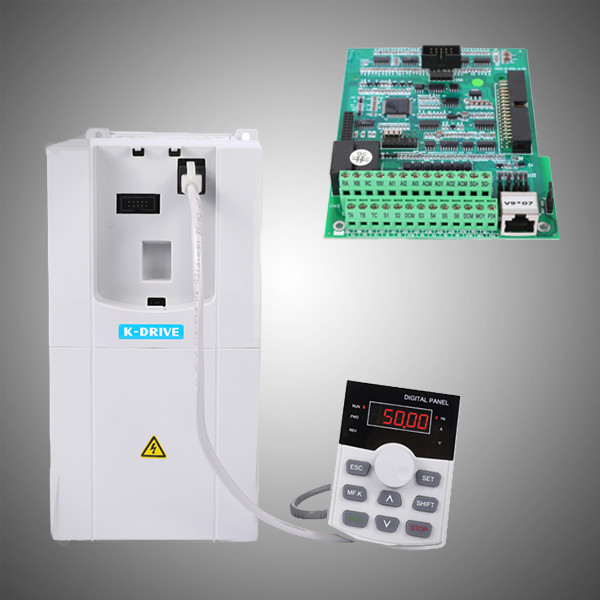

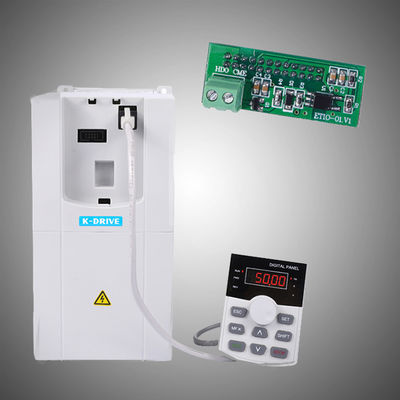

4KW 380V K-EASY 가변 주파수 인버터 AC 드라이브 모터 컨트롤러
1. 참고용 가변 주파수 드라이브 KD600S 시리즈의 특징
1. 운송 공간과 비용을 절약하는 데 도움이 되는 컴팩트한 크기.K-EASY는 소형으로 설계된 드라이브와 동기식 모터의 가볍고 효율적인 설계를 결합하여 애플리케이션을 더욱 작게 만듭니다.
2. 충격 하중에 대한 Ripad 응답.급격한 부하 변화를 만나면 인버터는 신속하게 속도를 복원하고 속도 변동을 줄이며 생산 안정성과 고품질 완제품을 보장할 수 있습니다.
3. 모터와 전체 장치를 보호하는 완벽한 보호 시스템.10년 동안 유지 보수가 필요 없는 작동을 위해 설계되었습니다.냉각 팬, 커패시터, 릴레이 및 IGBT는 최대 10년의 기대 수명을 위해 신중하게 선택되고 설계되었습니다.
| 모델 | 전력 등급 | 입력 전압 | 출력 주파수 | 유형 |
|---|---|---|---|---|
| KD600S 시리즈 | 0.4kW~400kW | 208-240V / 380-480V ±10% | 0.00-3200.00Hz | DC/AC-AC 인버터 |
정교한 엔지니어, 과학적인 생산 솜씨, 엄격한 품질 관리 시스템 및 관리 팀 덕분에 K-Drive 주파수 인버터는 다음과 같은 고급 기능을 갖추고 있습니다.
01.시동 토크: 0.5Hz에서 180%(V/f 패턴, SVC 패턴);
02.속도 조절 가능 범위: 1: 100(V/f 패턴, SVC 패턴);
03.속도 정확도: +/-0.5%(V/f 패턴), +/-0.2%(SVC 패턴);
04.과부하 용량: 150% 1분, 180% 10초;
05.풍부한 주파수 명령 소스;
06.다양한 입력 및 출력 단자;
07.주위 온도: -10°C~50°C;
08.고정밀 토크 제한, 프로세스 PID 제어, 다중 속도 제어, 수축 브레이크 제어, 약계자 제어, 모든 측면 보호 등;
09.모터 매개변수의 온라인 및 오프라인 자동 튜닝을 모두 수행할 수 있습니다.
10.0Hz에서 50Hz까지 0.1s 또는 0s와 같이 트립 없이 매우 짧은 시간 가속이 수행될 수 있습니다.
| 주전원 공급 장치(L1/L,L2,L3/N) | |
|---|---|
| 전원 전압 | 208-240V ±10% 380-480V 690V ±10% |
| 전원 주파수 | 50/60Hz ± 5% |
| 변위 역률(cos φ) | (>0.98) |
| 출력 데이터(U, V, W) | |
|---|---|
| 출력 전압/주파수 | 공급 전압의 0-100% / 0.00-600.00Hz 또는 맞춤형 |
| 램프 시간 | 0.01-60000s |
메모:1분 동안 150% 전류, 10초 동안 180% 전류를 공급할 수 있습니다.더 높은 과부하 등급은 드라이브를 과대화하여 얻을 수 있습니다.
| 디지털 입력 | |
|---|---|
| 프로그래밍 가능한 디지털 입력 | 5 |
| 논리 | NPN 또는 PNP |
| 전압 레벨 | 22~26V |
| 아날로그 입력 | |
| 아날로그 입력 | 2 |
| 모드 | 전압 또는 전류 |
| 수준 | 0 ~ +10V, 0/4 ~ 20mA(확장 가능) |
| 자동 수정 | 예 |
| 릴레이 출력 | |
| 프로그래밍 가능한 릴레이 출력 | 1 |
| RA - RB / TA - TB | 일반적으로 닫힘 |
| RA - RC / TA - TC | 평상시 열림 |
| 접촉 용량 | 250V AC/3A, 30V DC/3A |
| 터미널 485 인터페이스 | |
| 485+ / 485- | 속도: 최대 4800/9600/19200/38400/57600/115200bps거리: 500m |
| GND | COM에서 격리됨 |
| 주변 | |
| 진동 | 5.9m/s²(0.6g) 미만 |
| 습기 | 상대 습도 5% - 95%.결로 없을 것 |
| 부식성 환경 | 3C3 |
| 주변 온도 | -10ºC - 50ºC |
| 고도 | 0~2,000m |
| 정격 출력 전류는 1,000m 이상에서 100m마다 1% 감소 | |
| 보관 온도 | -40 - +70ºC |
| 능률 | 효율 정격 암페어: ≥93% |
| IP 등급 | IP20 |
| 냉각 방식 | 강제 공기 냉각 |
| 필드버스 통신 | |
| 모드버스 RTU, 모드버스 ASCII | 내장 |
KD600S 드라이브는 K-Drive의 경제적인 시리즈입니다.전압 및 주파수 분리 제어를 포함하여 V/f 제어를 제공하며 센서리스 벡터 제어가 필요하지 않은 경우 인쇄 기계, 포장 기계, 펌프, 팬 및 송풍기 등을 포함한 다양한 산업 응용 분야에 적용할 수 있습니다.
스마트하고 단순한 산업 자동화, 환경 친화적인 제품, 부가가치 솔루션을 옹호하는 추세에서 K-Drive는 R&D, 생산 및 지속적인 품질 개선에 적극적으로 투자하는 세계 최고의 드라이브 제조업체 중 하나로서 VFD, 풍력 변환기, 서보 드라이브, HEV/EV 드라이브와 같은 기술 중심의 성능 뛰어난 제품을 통해 고객이 에너지를 절약하고 한편으로는 지속 가능성을 통해 산업 생산성을 높이고 전체 가치 사슬 품질을 향상시킬 수 있도록 지원합니다. , 배달 및 서비스.
| 성능 | 일반 브랜드 | K-드라이브 |
|---|---|---|
| 적용 가능한 모터 | 비동기 모터 | 비동기/동기 모터 |
| 시동토크 | 2.0Hz, 150%(센서리스 벡터 제어) 0Hz, 180%(폐루프 벡터 제어) | 0.5Hz, 180%(센서리스 벡터 제어) 0Hz, 200%(폐루프 벡터 제어) |
| 속도 조절 범위 | 1:100(SVC), 1:1000(VC) | 1:200(SVC), 1:1000(VC) |
| 주변 온도(디레이팅 필요 없음) | -10-40ºC | -10-50ºC(대부분의 모델) |
| 정격 입력 전압 | 208VAC-400VAC | 208VAC-480VAC |
| 의사소통 | 모드버스 RTU//ASCII | Modbus RTU//ASCII Profibus-DP, CANopen 등 |
| 위치 제어(고정 길이 또는 각도 위치 지정) | × | √ |
| 약계자 제어 | × | √ |
| 온라인 자동 조정 | 온라인 | 온라인 및 오프라인 |
| 단기 램프 업 | 여행 | 여행 없음 |
| 맞춤형 기능(소프트웨어 및/또는 하드웨어) | 조달 불가능 또는 경험 없음 | 풍부한 경험으로 조달 가능 |
가변 주파수 드라이브(VFD)를 유지 관리하면 안정적이고 효율적으로 작동할 수 있습니다.다음은 VFD를 유지 관리하는 방법에 대한 몇 가지 팁입니다.
정기 검사: VFD의 정기 육안 검사를 예약하여 손상이나 마모 흔적이 있는지 확인하십시오.부식, 과열 또는 물리적 손상의 징후가 있는지 배선, 회로 기판 및 냉각 팬을 검사하십시오.또한 모든 케이블 연결이 단단히 고정되어 있는지 확인하십시오.
청결: VFD를 깨끗하고 먼지와 이물질이 없도록 유지하십시오. 냉각 팬이 막혀 VFD가 과열될 수 있습니다.부드럽고 마른 천이나 압축 공기를 사용하여 먼지나 이물질을 제거하십시오.
냉각 팬: 냉각 팬이 제대로 작동하는지 정기적으로 확인하십시오.팬을 청소하고 작동을 방해할 수 있는 이물질을 제거하십시오.팬이 작동하지 않으면 VFD가 과열되지 않도록 즉시 교체하십시오.
소프트웨어 업데이트: VFD에 사용 가능한 소프트웨어 업데이트가 있는지 확인하고 필요에 따라 설치합니다.이렇게 하면 VFD가 최신 기능 및 버그 수정으로 작동하는지 확인하는 데 도움이 됩니다.
윤활: VFD 모터의 베어링을 확인하고 필요에 따라 윤활합니다.적절한 윤활은 모터가 원활하고 효율적으로 작동하는 데 도움이 됩니다.
모니터링: VFD의 작동을 정기적으로 모니터링하여 조기에 문제를 감지합니다.VFD의 내장 모니터링 기능 또는 외부 모니터링 장비를 사용하여 VFD의 성능을 추적하고 잠재적인 문제를 식별하십시오.
이러한 유지 관리 요령을 따르면 VFD가 안정적이고 효율적으로 작동하여 가동 중지 시간을 줄이고 장기적으로 비용을 절약할 수 있습니다.
