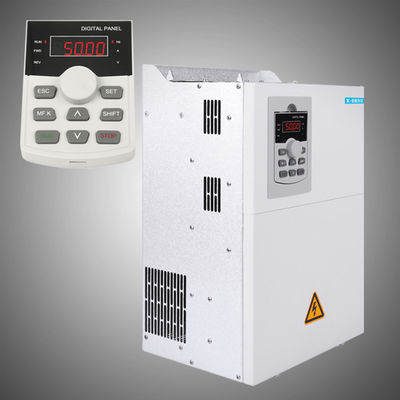

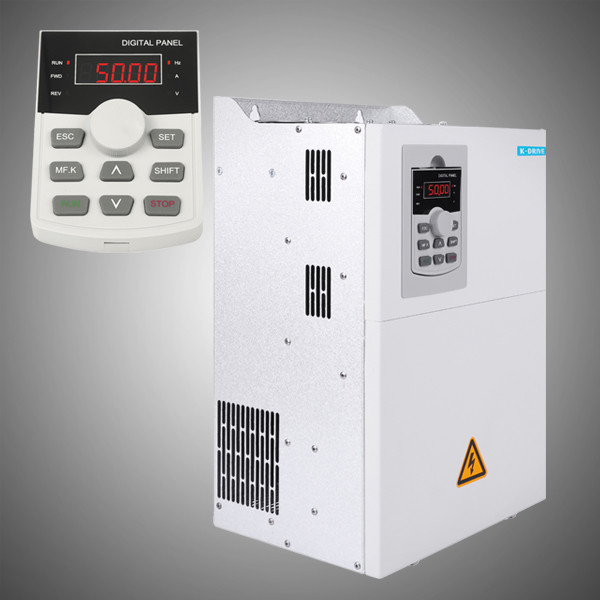

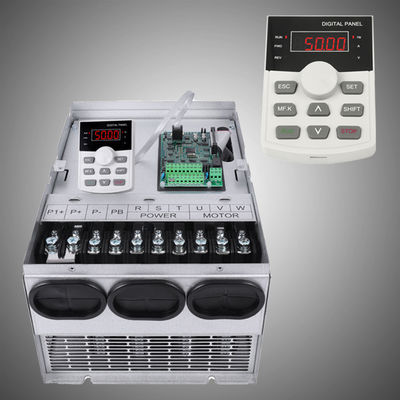

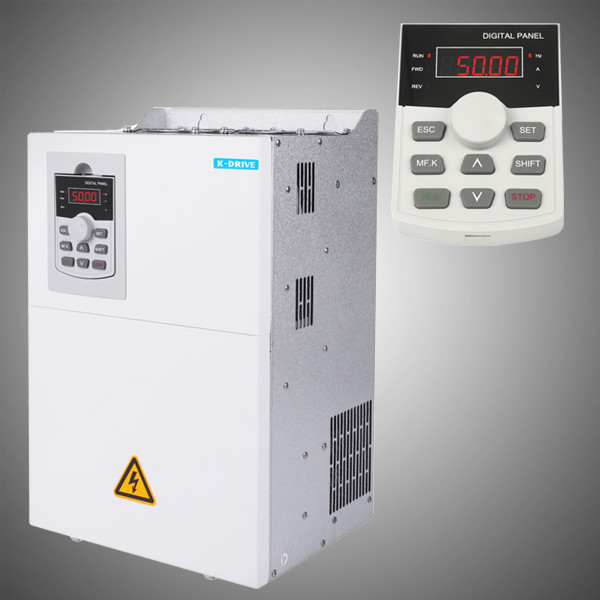

AC 모터 장비를 위한 22KW 30hp 빈도 VFD 변하기 쉬운 빈도 드라이브
제품 이점
컴팩트하고 강력함
높은 시동 토크, 다양한 부하에 적응
프로그래밍 가능한 작동 제어를 지원하여 복잡한 애플리케이션을 더 쉽게 만듭니다.
더 강한 과부하 용량, 더 짧은 가속 시간
완전 폐쇄 루프 제어를 위한 내장형 PID 기능
포괄적인 보호 기능, 보다 안정적인 작동
기술 사양
제어 모드: V/F, SVC, VC
작동 모드: 속도 제어, 토크 제어(SVC 및 VC)
속도 범위: 1:100(V/F), 1:200(SVC), 1:1000(VC)
주파수 범위: 0-600Hz(V/F), 0-200Hz(SVC), 0-400(VC)
시동 토크: 150%/0.5Hz(V/F), 180%/0.25Hz(SVC), 200%/0Hz(VC)
| 모델 | 전력 등급 | 입력 전압 | 출력 주파수 | 유형 |
|---|---|---|---|---|
| KD600S 시리즈 | 0.4kW~400kW | 208-240V / 380-480V ±10% | 0.00-3200.00Hz | DC/AC-AC 인버터 |
정교한 엔지니어, 과학적인 생산 솜씨, 엄격한 품질 관리 시스템 및 관리 팀 덕분에 K-Drive 주파수 인버터는 다음과 같은 고급 기능을 갖추고 있습니다.
01.시동 토크: 0.5Hz에서 180%(V/f 패턴, SVC 패턴);
02.속도 조절 가능 범위: 1: 100(V/f 패턴, SVC 패턴);
03.속도 정확도: +/-0.5%(V/f 패턴), +/-0.2%(SVC 패턴);
04.과부하 용량: 150% 1분, 180% 10초;
05.풍부한 주파수 명령 소스;
06.다양한 입력 및 출력 단자;
07.주위 온도: -10°C~50°C;
08.고정밀 토크 제한, 프로세스 PID 제어, 다중 속도 제어, 수축 브레이크 제어, 약계자 제어, 모든 측면 보호 등;
09.모터 매개변수의 온라인 및 오프라인 자동 튜닝을 모두 수행할 수 있습니다.
10.0Hz에서 50Hz까지 0.1s 또는 0s와 같이 트립 없이 매우 짧은 시간 가속이 수행될 수 있습니다.
| 주전원 공급 장치(L1/L,L2,L3/N) | |
|---|---|
| 전원 전압 | 208-240V ±10% 380-480V 690V ±10% |
| 전원 주파수 | 50/60Hz ± 5% |
| 변위 역률(cos φ) | (>0.98) |
| 출력 데이터(U, V, W) | |
|---|---|
| 출력 전압/주파수 | 공급 전압의 0-100% / 0.00-600.00Hz 또는 맞춤형 |
| 램프 시간 | 0.01-60000s |
메모:1분 동안 150% 전류, 10초 동안 180% 전류를 공급할 수 있습니다.더 높은 과부하 등급은 드라이브를 과대화하여 얻을 수 있습니다.
| 디지털 입력 | |
|---|---|
| 프로그래밍 가능한 디지털 입력 | 5 |
| 논리 | NPN 또는 PNP |
| 전압 레벨 | 22~26V |
| 아날로그 입력 | |
| 아날로그 입력 | 2 |
| 모드 | 전압 또는 전류 |
| 수준 | 0 ~ +10V, 0/4 ~ 20mA(확장 가능) |
| 자동 수정 | 예 |
| 릴레이 출력 | |
| 프로그래밍 가능한 릴레이 출력 | 1 |
| RA - RB / TA - TB | 일반적으로 닫힘 |
| RA - RC / TA - TC | 평상시 열림 |
| 접촉 용량 | 250V AC/3A, 30V DC/3A |
| 터미널 485 인터페이스 | |
| 485+ / 485- | 속도: 최대 4800/9600/19200/38400/57600/115200bps거리: 500m |
| GND | COM에서 격리됨 |
| 주변 | |
| 진동 | 5.9m/s²(0.6g) 미만 |
| 습기 | 상대 습도 5% - 95%.결로 없을 것 |
| 부식성 환경 | 3C3 |
| 주변 온도 | -10ºC - 50ºC |
| 고도 | 0~2,000m |
| 정격 출력 전류는 1,000m 이상에서 100m마다 1% 감소 | |
| 보관 온도 | -40 - +70ºC |
| 능률 | 효율 정격 암페어: ≥93% |
| IP 등급 | IP20 |
| 냉각 방식 | 강제 공기 냉각 |
| 필드버스 통신 | |
| 모드버스 RTU, 모드버스 ASCII | 내장 |
KD600S 드라이브는 K-Drive의 경제적인 시리즈입니다.전압 및 주파수 분리 제어를 포함하여 V/f 제어를 제공하며 센서리스 벡터 제어가 필요하지 않은 경우 인쇄 기계, 포장 기계, 펌프, 팬 및 송풍기 등을 포함한 다양한 산업 응용 분야에 적용할 수 있습니다.
|
|
|
| 컨베이어 | 원심분리기 | 식품 가공 기계 |
|
|
|
| 슬리퍼 | 팬 | 더 … |
스마트하고 단순한 산업 자동화, 환경 친화적인 제품, 부가가치 솔루션을 옹호하는 추세에서 K-Drive는 R&D, 생산 및 지속적인 품질 개선에 적극적으로 투자하는 세계 최고의 드라이브 제조업체 중 하나로서 VFD, 풍력 변환기, 서보 드라이브, HEV/EV 드라이브와 같은 기술 중심의 성능 뛰어난 제품을 통해 고객이 에너지를 절약하고 한편으로는 지속 가능성을 통해 산업 생산성을 높이고 전체 가치 사슬 품질을 향상시킬 수 있도록 지원합니다. , 배달 및 서비스.
생산 과정에서 부품, 회로 기판 및 완제품에 대한 엄격한 품질 관리가 구현되어 결함 없는 제품을 보장합니다.
| 성능 | 일반 브랜드 | K-드라이브 |
|---|---|---|
| 적용 가능한 모터 | 비동기 모터 | 비동기/동기 모터 |
| 시동토크 | 2.0Hz, 150%(센서리스 벡터 제어) 0Hz, 180%(폐루프 벡터 제어) | 0.5Hz, 180%(센서리스 벡터 제어) 0Hz, 200%(폐루프 벡터 제어) |
| 속도 조절 범위 | 1:100(SVC), 1:1000(VC) | 1:200(SVC), 1:1000(VC) |
| 주변 온도(디레이팅 필요 없음) | -10-40ºC | -10-50ºC(대부분의 모델) |
| 정격 입력 전압 | 208VAC-400VAC | 208VAC-480VAC |
| 의사소통 | 모드버스 RTU//ASCII | Modbus RTU//ASCII Profibus-DP, CANopen 등 |
| 위치 제어(고정 길이 또는 각도 위치 지정) | × | √ |
| 약계자 제어 | × | √ |
| 온라인 자동 조정 | 온라인 | 온라인 및 오프라인 |
| 단기 램프 업 | 여행 | 여행 없음 |
| 맞춤형 기능(소프트웨어 및/또는 하드웨어) | 조달 불가능 또는 경험 없음 | 풍부한 경험으로 조달 가능 |
모든 드라이브는 선적 전에 잘 포장되어 항공 선적, 해상 운송 및 신속 배송에 적합합니다.고객은 지정된 포워더에 전화를 걸거나 전 세계 배송 서비스를 위해 K-Drive 물류 부서에 문의할 수 있습니다.
* 저전력 인버터는 골판지 상자에 포장되고 나머지는 합판 케이스에 포장됩니다.
* 고객의 요구 또는 K-Drive 전문 지식에 따라 전 세계적으로 다양한 운송 수단을 조달할 수 있습니다.
모델 번호, 기술 데이터, 적용 가능한 애플리케이션, 가격, 대리점 정책, 리드 타임 및/또는 맞춤형 기능 정보와 같은 주파수 인버터에 대한 자세한 내용은 문의 사항을 남겨주세요.
VVVF는 Variable Voltage Variable Frequency의 약자로 모터에 공급되는 전력의 전압과 주파수를 변화시켜 AC 모터의 속도와 토크를 제어할 수 있는 일종의 모터 구동 시스템입니다.
VVVF 드라이브는 엘리베이터, 공조 시스템 및 모터 속도와 토크의 정밀한 제어가 필요한 기타 기계와 같은 많은 산업 분야에서 널리 사용됩니다.이 기술은 효율성 향상, 에너지 소비 감소, 원활한 작동 등 기존 모터 제어 방법에 비해 몇 가지 장점이 있습니다.
요약하면 VVVF는 AC 모터에 대한 정확하고 효율적인 제어를 제공하는 정교한 모터 제어 기술로, 많은 현대 산업 및 상업 시스템에서 중요한 구성 요소입니다.
