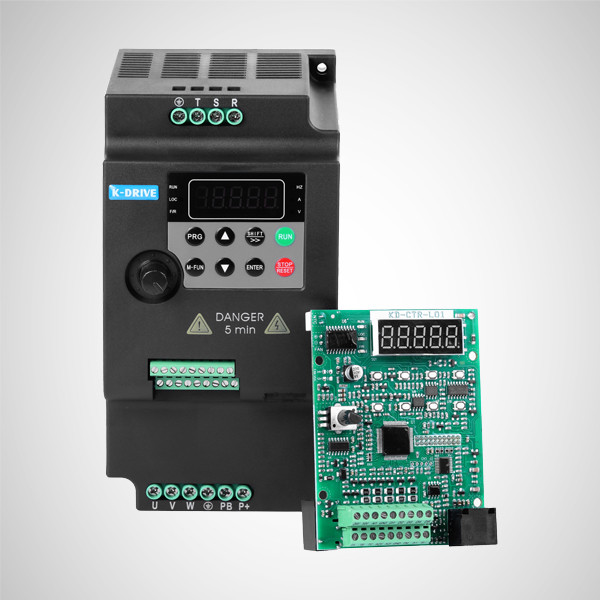

重負荷用の KD100 シリーズ 110kw 150hp 可変周波数ドライブ ベクトル制御
ディレーティングなしの周囲温度50°c
厚みのあるコンフォーマルコーティング
最適化された冷却システム
VFD の適用範囲: ファン、送風機、タービン、溶鉱炉、ウォーター ポンプ、オイル ポンプ、プラスチック押出機、造粒機、産業生産ライン、産業用洗濯機、CNC マシン、スピニング フレーム、ロービング フレーム、染色および印刷機械、エスカレーター、中型要件アプリケーション、クレーンアプリケーション、金属切断機...
洗練されたエンジニア、科学的な製造技量、厳格な品質管理システム、および管理チームのおかげで、K-Drive 周波数インバーターには高度な機能が装備されており、その一部を以下に示します。
01.起動トルク：0.5Hzで180％（V/fパターン、SVCパターン）
02.速度調整範囲：1：100（V/fパターン、SVCパターン）
03.速度精度: +/-0.5% (V/f パターン)、+/-0.2% (SVC パターン);
04.過負荷能力: 150% 1 分、180% 10 秒;
05.豊富な周波数指令ソース。
06.多様な入出力端子。
07.周囲温度: -10°C~50°C;
08.高精度のトルク拘束、プロセス PID 制御、多段速制御、収縮ブレーキ制御、弱め界磁制御、四方保護など。
09.モーターパラメーターのオンラインおよびオフラインの自動調整は、両方とも実行できます。
10.0Hz から 50Hz まで 0.1 秒または 0 秒など、非常に短時間の加速をトリップなしで実行できます。
| 主電源 (L1/L、L2、L3/N) | |
|---|---|
| 供給電圧 | 208-240V±10% 380-480V±10% |
| 電源周波数 | 50/60Hz±5% |
| 変位力率（cosφ） | (> 0.98) |
| 出力データ (U、V、W) | |
|---|---|
| 出力電圧・周波数 | 供給電圧の 0 ～ 100% / 0.00 ～ 600.00 Hz またはカスタマイズ |
| ランプ時間 | 0.01～60000S |
ノート：150% の電流を 1 分間、180% を 10 秒間供給できます。ドライブのサイズを大きくすることで、より高い過負荷定格が達成されます。
| デジタル入力 | |
|---|---|
| プログラム可能なデジタル入力 | 5 |
| 論理 | NPNまたはPNP |
| 電圧レベル | 22～26V |
| アナログ入力 | |
| アナログ入力 | 2 |
| モード | 電圧または電流 |
| レベル | 0～+10V、0/4～20mA(スケーラブル) |
| 自動補正 | はい |
| リレー出力 | |
| プログラム可能なリレー出力 | 1 |
| RA - RB / TA - TB | ノーマルクローズ |
| RA - RC / TA - TC | ノーマルオープン |
| 接触容量 | AC250V/3A、DC30V/3A |
| 端末 485 インターフェース | |
| 485+ / 485- | レート: 4800/9600/19200/38400/57600/115200 bps距離：500m |
| アース | COM から分離 |
| 周囲 | |
| 振動 | 5.9 m/s² (0.6g) 未満 |
| 湿度 | 相対湿度 5% - 95%。結露なし |
| 腐食環境 | 3C3 |
| 周囲温度 | -10℃～50℃ |
| 高度 | 0～2,000m |
| 定格出力電流は、1,000 m を超えると 100 m ごとに 1% 低下します | |
| 保管温度 | -40～+70℃ |
| 効率 | 定格アンペアでの効率: ≥93% |
| IPグレード | IP20 |
| 冷却方法 | 強制空冷 |
| フィールドバス通信 | |
| Modbus RTU、Modbus ASCII | ビルトイン |
スマートでシンプルな産業オートメーション、環境に優しい製品、付加価値ソリューションを提唱する傾向の中で、K-Drive は、研究開発、生産、および継続的な品質改善に積極的に投資している世界有数のドライブ メーカーの 1 つとして、 VFD、風力発電コンバーター、サーボ ドライブ、HEV/EV ドライブなどの技術主導の優れた性能の製品を顧客に提供し、顧客がエネルギーを節約し、一方で持続可能性を伴う産業生産性を向上させ、バリュー チェーン全体の品質を向上させるのを支援します。一方、配送、サービス。

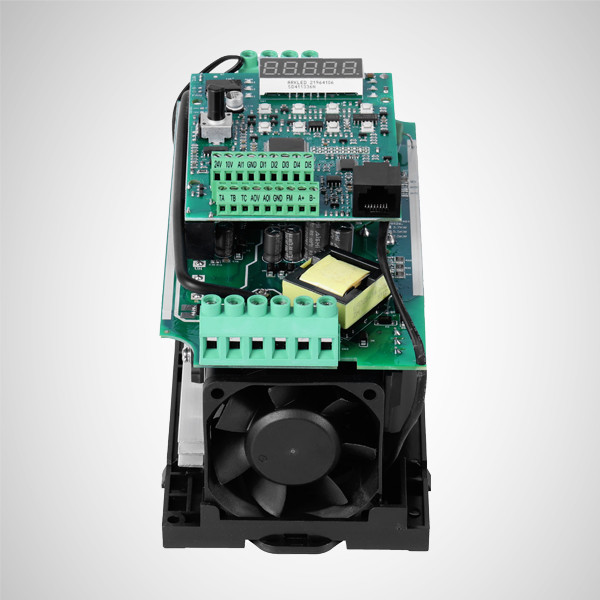

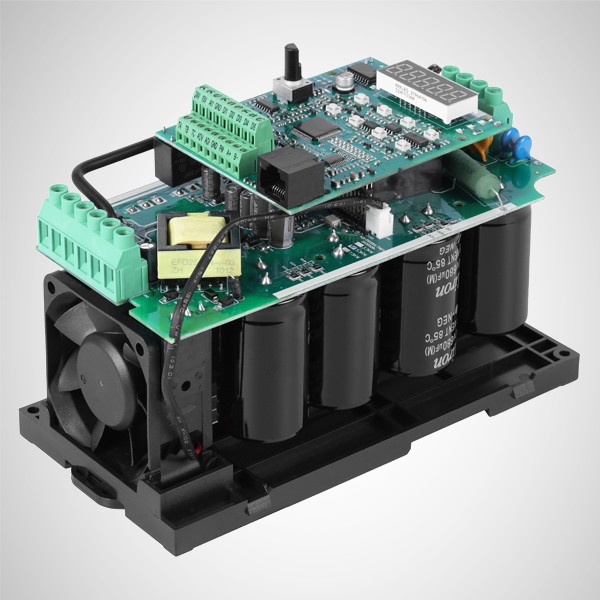

生産では、コンポーネント、回路基板、および完成品に対して厳格な品質管理が実施され、欠陥のない製品が保証されます。
| パフォーマンス | 一般的なブランド | Kドライブ |
|---|---|---|
| 適用モーター | 非同期モーター | 非同期/同期モーター |
| 始動トルク | 2.0Hz、150%（センサレスベクトル制御） 0Hz、180%（クローズドループベクトル制御） | 0.5Hz, 180% (センサレスベクトル制御) 0Hz, 200% (クローズドループベクトル制御) |
| 速度調整範囲 | 1:100 (SVC)、1:1000 (VC) | 1:200 (SVC)、1:1000 (VC) |
| 周囲温度（ディレーティング不要） | -10～40℃ | -10～50℃ (ほとんどのモデル) |
| 定格入力電圧 | AC208V～AC400V | 208VAC-480VAC |
| コミュニケーション | Modbus RTU//ASCII | Modbus RTU//ASCII Profibus-DP、CANopenなど |
| 位置制御 (固定長または角度位置決め) | × | √ |
| 弱め界磁制御 | × | √ |
| オンラインでオートチューン | オンライン | オンラインとオフライン |
| 短時間の立ち上げ | 旅行 | 旅行なし |
| カスタマイズされた機能 (ソフトウェアおよび/またはハードウェア) | 調達できない、または経験がない | 豊富な経験で調達可能 |
モデル番号、技術データ、適用可能なアプリケーション、価格設定、ディストリビューターポリシー、リードタイム、および/またはカスタマイズされた機能の情報など、周波数インバーターの詳細については、お問い合わせください。
