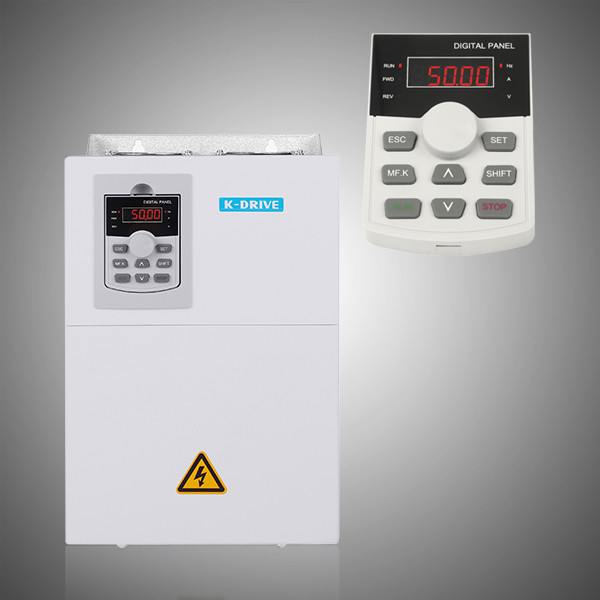

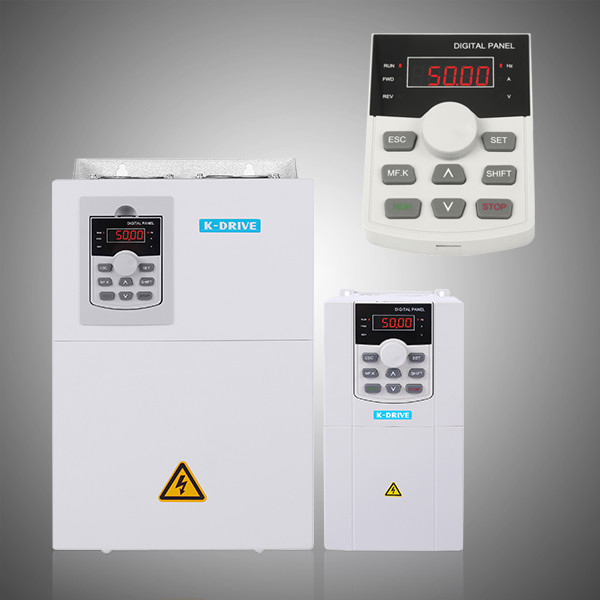

Μετατροπέας συχνότητας μετάδοσης κίνησης εναλλασσόμενου ρεύματος 45KW 60hp για συμπιεστή και μηχανή αυτοματισμού
Πλεονέκτημα απόδοσης
1. Εξοικονόμηση ενέργειας – ο κινητήρας παρέχει μόνο την ισχύ που απαιτεί η διαδικασία ανά πάσα στιγμή.
2. Οι αλλαγές στις παραμέτρους διεργασίας μπορούν να ανταποκριθούν σημαντικά ταχύτερα από ό,τι με τους μηχανικούς ενεργοποιητές.
3. Μετά από διακοπή τροφοδοσίας μικρής γραμμής, ένας κινητήρας που ελέγχεται από έναν μετατροπέα συχνότητας μπορεί να συνεχίσει να λειτουργεί – ακόμη και χωρίς κύμα ροπής.
4. Αποτέλεσμα: η διαθεσιμότητα της διαδικασίας και η ποιότητα του προϊόντος αυξάνονται σημαντικά Όχι μόνο αυτό, το πλήρες μηχανικό σύστημα προστατεύεται από υπερφόρτωση.
| Μοντέλο | Βαθμολογία ισχύος | Τάση εισόδου | Έξοδος FREQ | Τύπος |
|---|---|---|---|---|
| Σειρά KD600S | 0,4kW-400kW | 208-240V / 380-480V ±10% | 0,00-3200,00Hz | Μετατροπείς DC/AC σε AC |
Χάρη σε εξελιγμένους μηχανικούς, επιστημονική ικανότητα παραγωγής, αυστηρά συστήματα ποιοτικού ελέγχου και ομάδα διαχείρισης, οι μετατροπείς συχνότητας K-Drive είναι εξοπλισμένοι με προηγμένα χαρακτηριστικά, μερικά από τα οποία παρατίθενται παρακάτω:
01.Ροπή εκκίνησης: 180% στα 0,5 Hz (μοτίβο V/f, σχέδιο SVC).
02.Ρυθμιζόμενο εύρος ταχύτητας: 1: 100 (μοτίβο V/f, μοτίβο SVC).
03.Ακρίβεια ταχύτητας: +/-0,5% (μοτίβο V/f), +/-0,2% (μοτίβο SVC);
04.Δυνατότητα υπερφόρτωσης: 150% 1 λεπτό, 180% 10 δευτερόλεπτα.
05.Άφθονες πηγές εντολών συχνότητας.
06.Διαφορετικά τερματικά εισόδου και εξόδου.
07.Θερμοκρασία περιβάλλοντος: -10°C~50°C;
08.Περιορισμός ροπής υψηλής ακρίβειας, έλεγχος PID διαδικασίας, έλεγχος πολλαπλών ταχυτήτων, έλεγχος πέδησης συστολής, έλεγχος αποδυνάμωσης πεδίου, προστασία από όλες τις πλευρές κ.λπ.
09.Ο αυτόματος συντονισμός ηλεκτρονικών και εκτός σύνδεσης των παραμέτρων κινητήρα μπορεί να πραγματοποιηθεί και οι δύο.
10.Η εξαιρετικά σύντομη επιτάχυνση μπορεί να πραγματοποιηθεί χωρίς κανένα ταξίδι, όπως 0,1 δευτ. ή 0 δευτ. από 0 Hz έως 50 Hz.
| Τροφοδοσία ρεύματος (L1/L,L2,L3/N) | |
|---|---|
| Τάση τροφοδοσίας | 208-240V ±10% 380-480V 690V ±10% |
| Συχνότητα πηγής ισχύος | 50/60Hz ± 5% |
| Συντελεστής ισχύος μετατόπισης (cos φ) | (>0,98) |
| Δεδομένα εξόδου (U, V, W) | |
|---|---|
| Τάση / συχνότητα εξόδου | 0-100% της τάσης τροφοδοσίας / 0,00-600,00 Hz ή προσαρμοσμένη |
| Ώρα ράμπας | 0,01-60000 δευτ |
Σημείωση:Μπορεί να παρασχεθεί ρεύμα 150% για 1 λεπτό, 180% για 10 δευτερόλεπτα.Υψηλότερη βαθμολογία υπερφόρτωσης επιτυγχάνεται με το υπερμεγέθυνση της μονάδας.
| Ψηφιακή είσοδος | |
|---|---|
| Προγραμματιζόμενες ψηφιακές είσοδοι | 5 |
| Λογική | NPN ή PNP |
| Επίπεδο τάσης | 22 - 26 V |
| Αναλογική είσοδος | |
| Αναλογικές είσοδοι | 2 |
| Λειτουργίες | Τάση ή ρεύμα |
| Επίπεδο | 0 έως +10 V, 0/4 έως 20 mA (με δυνατότητα κλιμάκωσης) |
| Αυτόματη διόρθωση | ΝΑΙ |
| Έξοδος ρελέ | |
| Προγραμματιζόμενες εξόδους ρελέ | 1 |
| RA - RB / TA - TB | Κλείσιμο κανονικά |
| RA - RC / TA - TC | Κανονικά ανοιχτό |
| Χωρητικότητα επαφής | 250 V AC / 3A, 30 V DC / 3 A |
| Διασύνδεση τερματικού 485 | |
| 485+ / 485- | Ρυθμός: 4800/9600/19200/38400/57600/115200 bps Μέγ.απόσταση: 500 μ |
| GND | Απομονωμένη από COM |
| Περιβάλλων | |
| Δόνηση | Λιγότερο από 5,9 m/s² (0,6 g) |
| Υγρασία | Σχετική υγρασία 5% - 95 %.Χωρίς συμπύκνωση |
| Διαβρωτικό περιβάλλον | 3C3 |
| Θερμοκρασία περιβάλλοντος | -10 ºC - 50 ºC |
| Υψόμετρο | 0 - 2.000 μ |
| Το ονομαστικό ρεύμα εξόδου μειώνεται 1% κάθε 100 m πάνω από 1.000 m | |
| Θερμοκρασία αποθήκευσης | -40 - +70 ºC |
| Αποδοτικότητα | Απόδοση σε ονομαστικούς ενισχυτές: ≥93% |
| Βαθμός IP | IP20 |
| Μέθοδος ψύξης | Αναγκαστική ψύξη αέρα |
| Επικοινωνία Fieldbus | |
| Modbus RTU, Modbus ASCII | Ενσωματωμένο |

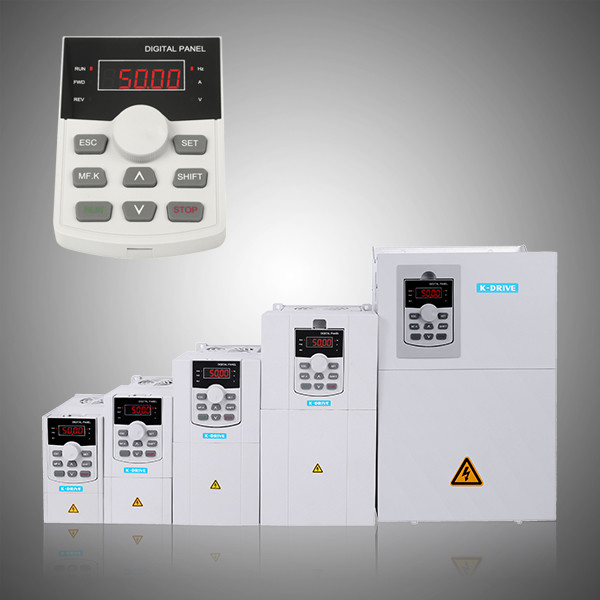

Οι δίσκοι KD600S είναι οικονομικές σειρές στο K-Drive.Προσφέρουν έλεγχο V/f, συμπεριλαμβανομένου του ελέγχου διαχωρισμού τάσης και συχνότητας, προσαρμόσιμο σε διάφορες βιομηχανικές εφαρμογές εάν δεν απαιτείται έλεγχος διανυσμάτων χωρίς αισθητήρα, συμπεριλαμβανομένων μηχανών εκτύπωσης, μηχανών συσκευασίας, αντλιών, ανεμιστήρων και φυσητήρων κ.λπ.
|
|
|
| Μεταφορείς | Φυγόκεντροι | Μηχανήματα επεξεργασίας τροφίμων |
|
|
|
| Γοβάκια | Θαυμαστές | Περισσότερο … |
Στην παραγωγή, εφαρμόζεται αυστηρός ποιοτικός έλεγχος στα εξαρτήματα, τις πλακέτες κυκλωμάτων και τα τελικά προϊόντα, διασφαλίζοντας τα προϊόντα χωρίς ελαττώματα.
Αφήστε μας ένα ερώτημα για περισσότερες λεπτομέρειες σχετικά με τους μετατροπείς συχνότητας, όπως πληροφορίες για τους αριθμούς μοντέλων, τα τεχνικά δεδομένα, την ισχύουσα εφαρμογή, τις τιμές, την πολιτική διανομέα, τον χρόνο παράδοσης και/ή την προσαρμοσμένη λειτουργικότητα.
